[ 오토캐드 2023 - 기계제도 ] 2강 기초제도의 투상 방법 및 제3각법 교육 (이론 및 실습) - AUTOCAD Mechanical Drawing
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
오토캐드 2023 - 기계제도 2강 기초제도의 투상 방법 및 제3각법 교육 (이론 및 실습)
2, 작업설명
(1) 투상 방법에 대한 설명
(2) 제3각법에 대한 설명 (제1각법과 차이점 설명)
3, 이론내용
(1) 투상 방법이란? 어떤 입체의 형상에 대한 위치나 크기, 모양, 구성 등을 평면 위에 나타내는 것을 투상(방)법이라고 합니다.
형상을 평행한 상태로 투상하는 것을 정투상도,
입체로 놓고 투상하는 것을 등각투상도 그리고 사선으로 놓고 투상하는 것을 사투상도라고 합니다.
(2) 제3각법이란? 물체의 형상에서, '투상된 면'을 앞쪽에 놓고, 제도한 도면을 3각법이라고 합니다.
즉, 우리가 보는 '형상의 면'을 그대로 도면에 제도하는 것을 말합니다.

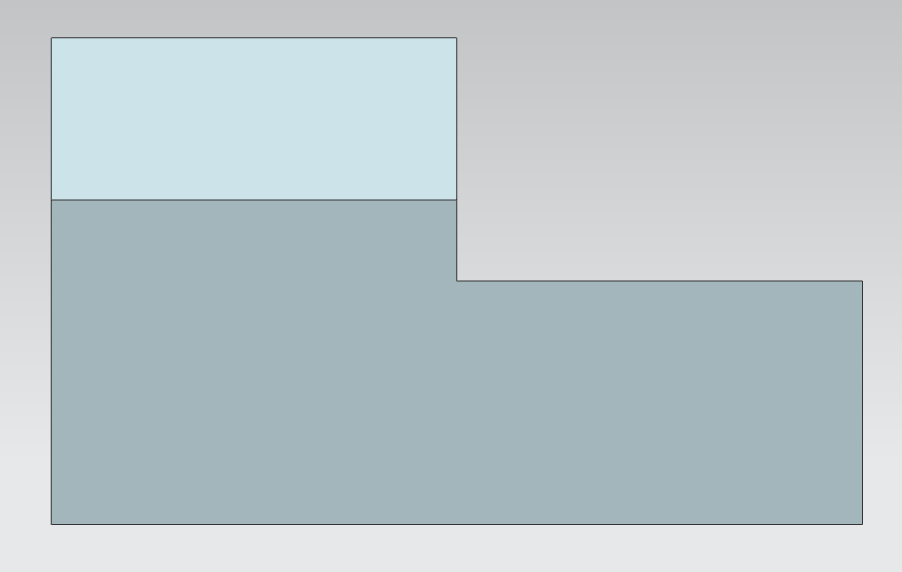

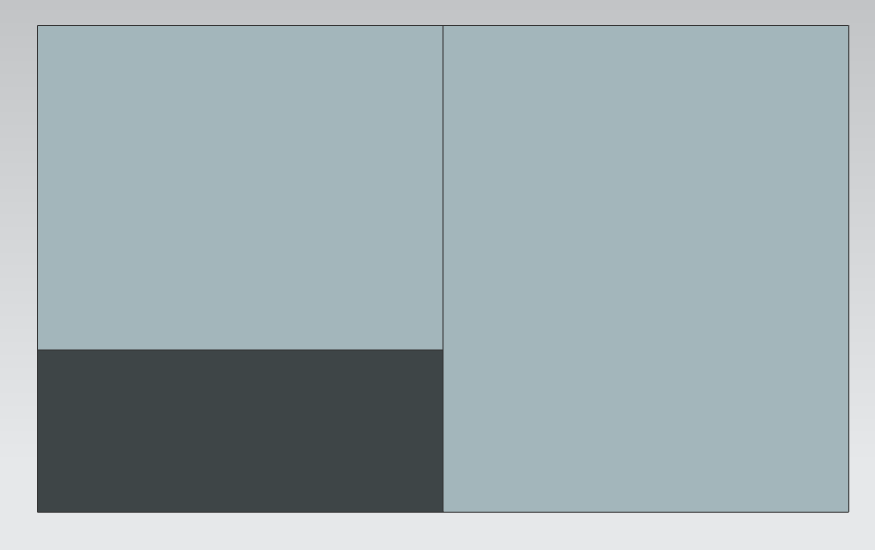

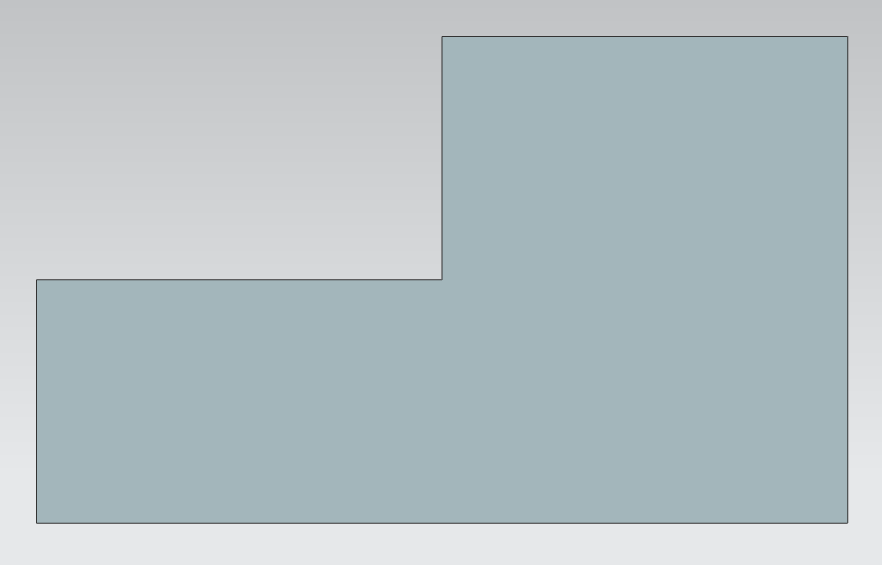

그래서, 형상을 앞쪽에서 보고 제도했다면 '정면도'라고 하며, 우측에서 보고 제도했다면 '우측면도'라고 하며,
위에서 보고 제도했다면, '평면도'라고 합니다. (주사위처럼 전체 6면가 존재합니다.)
(3) 주어진 형상의 6면도, 정면도 및 우측면도, 평면도, 좌측면도, 배면도, 저면도를 각각 제도하도록 합니다.
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상 및 기계제도 일반사항 습득 가능
(2) 전산응용기계제도기능사 및 전산응용건축제도기능사 실기 자격증 대비 가능
(3) 기계설계산업기사 및 일반기계기사, CAT 2급 실기 자격증 대비 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
