[ 오토캐드 2023 - 2D ] 12강 트림 Trim 및 옵셋 Offset 작업 (종합예제 및 추가 옵션, 명령어 활용) - Trim & Offset Total Example
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
오토캐드 2023 - 2D 12강 트림(Trim) 및 옵셋(Offset) 작업 (종합예제 및 추가 옵션, 명령어 활용)
2, 작업설명

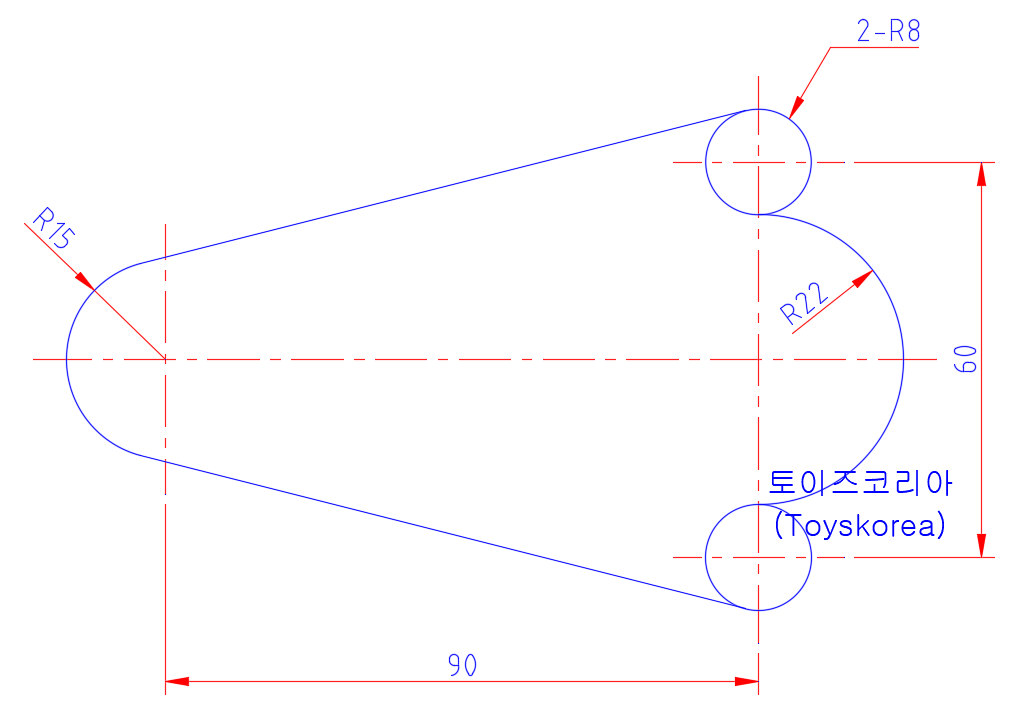

(1) 트림(Trim) 및 옵셋(Offset) 활용, 종합예제 풀이
(2) 추가 옵션 및 명령어 설명 (극좌표 추적, XLine, Calculator)
3, 내용이론
(1) 트림(Trim - 단축키 'TR')은, 선택한 객체를 기준으로 불필요한 부분을 잘라내는 기능을 수행합니다.
(2) 옵셋(Offset - 단축키 'O')은, 선택한 객체를 설정한 간격으로 복사하는 기능을 수행합니다.
(3) 극좌표 추적(F10)은, 설정한 각도 방향에 연장되는 추적선을 생성합니다.
(특히, 사분점 0도, 90도, 180도, 270도 방향으로, 정확한 방향 추적선을 생성합니다. - 딱 붙는 느낌)
(4) 무한대 선(XLine - 단축키 'XL')은, 지정한 두 점을 지나는(통과하는) 무한대의 선을 생성합니다.
(5) 계산기(Calculator - 단축키 'CAL')은, 캐드 프로그램내에 계산기 기능으로 연산이 가능합니다.
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 등
