[ 오토캐드 2023 - 2D ] 8강 원그리기 작업 (그리는 방식 설명) - AutoCAD 2023 Circle Drawing
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
오토캐드 2023 - 2D 8강 원그리기 작업 (그리는 방식 설명)
2, 작업설명
(1) 원그리기, 중심점-반지름/지름(D) 방식 설명

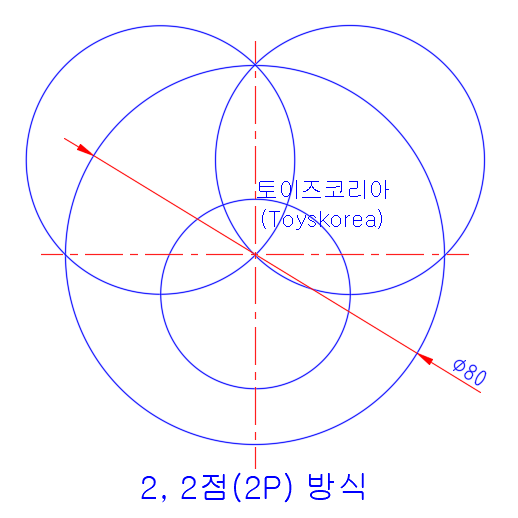

(2) 원그리기, 2점(2P) 방식 설명
(3) 원그리기, 3점(3P) 방식 설명

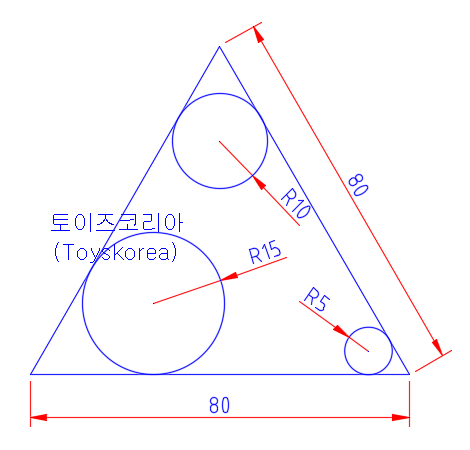

(4) 원그리기, 접선+접선+반지름(TTR) 방식 설명
(5) 원그리기, 접선+접선+접선(TTT) 방식 설명
3, 내용이론
(1) 중심점-반지름/지름(D) 방식은, 원그리기 기본방식으로 원의 중심선을 기준으로 반지름 또는 지름으로 그릴 수 있습니다.
(2) 2점(2P) 방식은, 2점을 잇어 원을 그릴 수 있습니다.
(3) 3점(3P) 방식은, 3점을 잇어 원을 그릴 수 있습니다.
(4) 접선+접선+반지름(TTR) 방식은, 선과 선의 접선에 반지름을 넣어 원을 그릴 수 있습니다.
(5) 접선+접선+접선(TTT) 방식은, 선과 선, 선의 접선에 원을 그릴 수 있습니다.
(특히, 오토캐드 화면 상단의 메뉴에 명령어 아이콘으로만 선택할 수 있습니다.)
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 등
