UG NX 3차원 모델링 077 (기계제도 및 기계설계 자격증, 실기, 실무, 드릴 지그 지그베이스 부품 모델링 등 - 3D Modeling)
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) UG NX 3차원 모델링 작업 077
(2) 기계제도 및 기계설계 자격증, 실기, 실무 모델링 등
(3) UG NX 3D Modeling
2, 작업설명

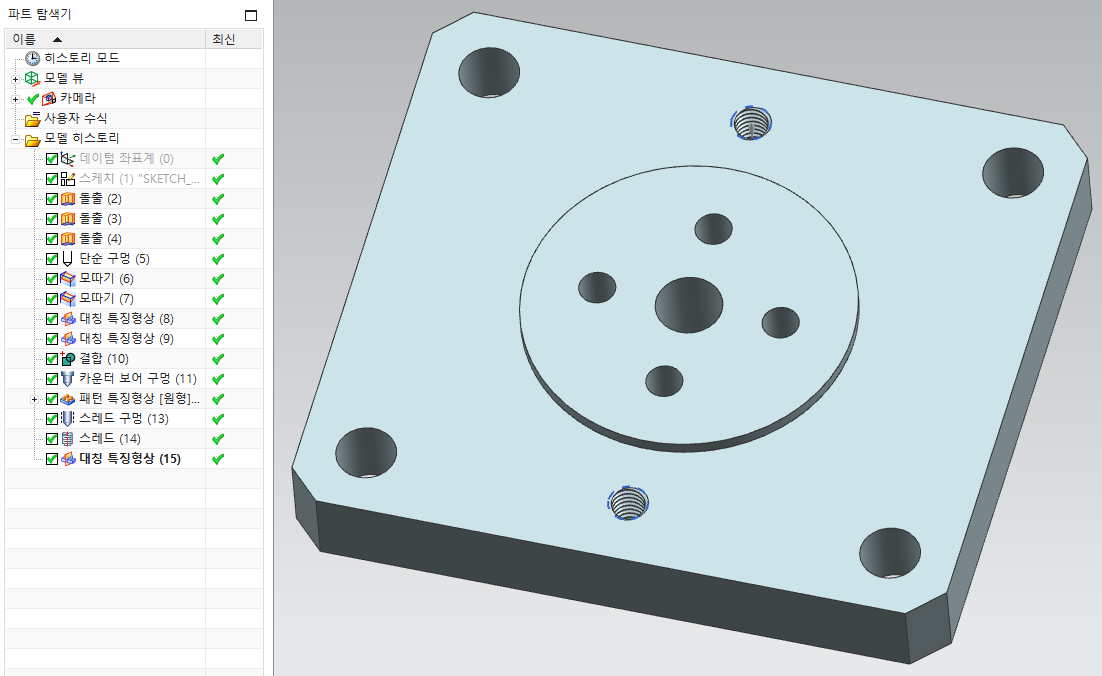

(1) 드릴 지그 지그베이스 부품 3차원 모델링 방법
(2) 데이텀 평면 설정 및 스케치 작성 방법
(3) 치수 및 지오메트리 구속조건 설정 방법
(4) 돌출 및 대칭, 패턴 특징형상, 구멍, 모따기 모델링 방법
(5) 결합 및 스레드 구멍 모델링 방법 등
3, 특이사항 (단위 : mm)
(1) 드릴 지그 지그베이스 부품 도면을 활용합니다.
(2) 스케치 작성시, 모델링이 생성하기 쉬운 평면에서 진행합니다.
(3) 대칭 특징형상 모델링시, 모델 히스토리내의 형상을 선택하여 대칭합니다.
(4) 대칭 특징형상 모델링후, 원본과 사본을 각각 결합하도록 합니다.
(5) 스레드 구멍형상 모델링시, KS 규격에 맞도록 모델링합니다.
(6) 모델링 완료후, 도면과 비교검토하여 검증합니다.
6, 기타
(1) 3D프린터운용기능사 및 3차원 모델링 실기 대비 가능
(2) 전산응용기계제도기능사 및 기계설계산업기사 실기 대비 가능능
(3) UG NX 모델링 초보자 단기속성 능력향상
