CNC 프로그래밍 머시닝센터 수기코딩 003 (G90 절대지령, G00 급속이송, 원호가공 G02 시계 / G03 반시계, R 및 IJK 방식 등 - MCT Programming)
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) CNC 프로그래밍 머시닝센터 수기코딩 작업 003
(2) 절대지령, 상대지령, 급속이송, 직선가공, 원호가공 코드 활용 등
(3) CNC Programming MCT NC Coding
2, 작업설명
(1) 도면 지점별 좌표 이해
(2) 절대지령, 상대지령, 급속이송 G코드 형식 및 기능 이해
(3) 직선가공, 원호가공 G코드 형식 및 기능 이해
(4) 특히, 원호 R 지령 및 IJK 지령 형식 이해
(5) 기타 G코드 활용 및 EOB 의미 등
3, 사용할 G코드 목록
(1) G90 절대지령 / G91 상대지령
(2) G00 급속이송(위치결정) / G01 직선가공
(3) G02 원호 시계방향가공 / G03 원호 반시계방향가공
4, 특이사항
(1) 메모장 글꼴은 "굴림"을 적용하도록 합니다.
(2) G 기호 : 어드레스이며, 기계를 작동시키는 준비 기능입니다.
(3) X/Y/Z 기호 : 좌표어이며, 해당 방향을 의미합니다.
(4) F 기호 : 이송속도 값입니다. (단위 mm/min)
(5) 소수점 : 반드시 표시해야 정확한 값이 전달됩니다.
(6) R 지령 : 반지름값 입력합니다.
(7) IJK 지령 : 시작점 기준에 중심의 위치 좌표값을 입력합니다.
(8) 컴퓨터응용가공산업기사 머시닝센터가공작업 실기를 대비합니다.
(9) 기계가공기능장 수동프로그램가공 실기를 대비합니다.
(10) 기타 머시닝센터 수기 NC가공 능력을 향상합니다.

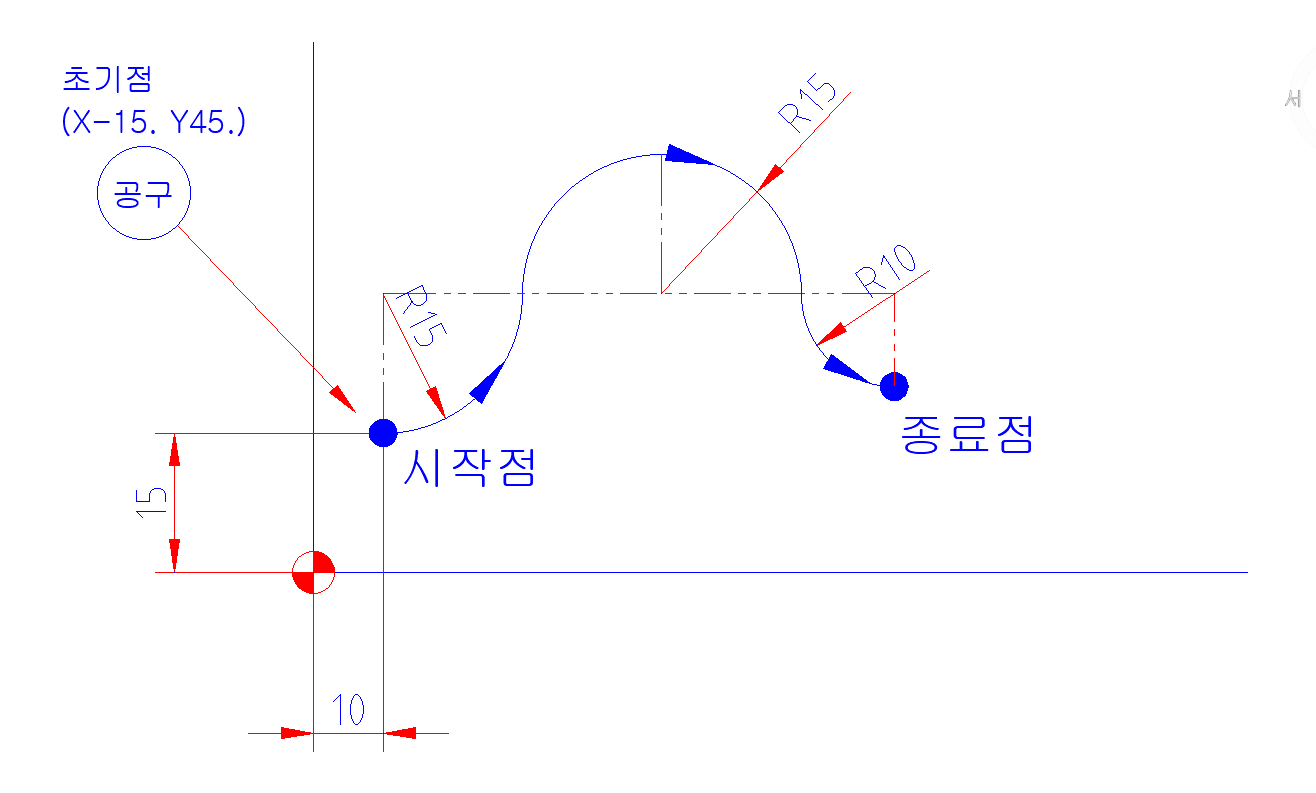

절대, R지령 방식
초->시 : G90 G00 X10. Y15.;
시->1원호 : G03 X25. Y30. R15. F100;
1원호->2원호 : G02 X55. R15.;
2원호->종료점 : G03 X65. Y20. R10.;
절대, IJK지령 방식 (360도 원 가공이 가능)
초->시 : G90 G00 X10. Y15.;
시->1원호 : G03 X25. Y30. J15. F100;
1원호->2원호 : G02 X55. I15.;
2원호->종료점 : G03 X65. Y20. I10.;
X = I / Y = J / Z = K
