마스터캠 CNC선반 부품 캠가공 046 (dwg 캐드 활용 및 다중원점, 외경, 내경, 단면, 황삭, 정삭, 홈파기, 나사, 센터드릴, 드릴 - MasterCAM LatheCAM)
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 마스터캠 CNC선반 부품 캠프로그래밍 작업 046 (dwg 캐드 활용)
(2) 다중원점 및 단면, 외경, 내경, 황삭, 정삭, 홈파기, 나사, 센터드릴, 드릴 캠가공 등
(3) MasterCAM - CNC Lathe Shaft & Cap CAM Programming
2, 작업순서
(1) dwg 캐드 파일 작업 (OVERKILL - 중복선 삭제)
(2) 마스터캠 NC 툴패스 캠프로그래밍 작업
(3) 마스터캠 가공경로 확인 및 모의가공 시뮬레이션 검증 작업
(4) 마스터캠 NC 데이터 확인 및 수정 작업
3, 작업공정
1) 축 가공 (외경-앞단)
(1) 외경 단면 정삭가공
(2) 외경 형상 황삭가공 (정삭여유 0.2)
(3) 외경 형상 정삭가공
(4) 외경 홈파기가공
(5) 외경 나사가공
2) 캡 가공 (내경-앞단)
(1) 외경 단면 정삭가공
(2) 내경 센터드릴가공
(3) 내경 드릴가공
(4) 내경 형상 황삭가공 (정삭여유 0.2)
(5) 내경 형상 정삭가공
4, 공구목록
(1) T0101 외경 황삭바이트 노즈알R0.8
(2) T0202 외경 정삭바이트 노즈알R0.4
(3) T0303 외경 홈바이트 폭3
(4) T0404 외경 나사바이트 피치1.5
(5) T0707 내경 센터드릴
(6) T0808 내경 드릴 22파이
(7) T0909 내경 황삭바이트 노즈알R0.4
(8) T1010 내경 정삭바이트 노즈알R0.4
5, 특이사항
(1) 컴퓨터응용선반기능사 선반가공작업 공개도면 14번 축 및 캡 부품 dwg
(2) 축 소재 크기 : 53파이 x 98길이 (가공여유 포함)
(3) 캡 소재 크기 : 63파이 x 40길이 (가공여유 포함)
(4) 공작물 크기 및 척 죠우 형상을 설정합니다.
(5) 단면 및 황삭, 정삭 가공시, CSS G96 방식을 적용합니다.
(6) 홈파기 및 나사, 센터드릴, 드릴 가공시, RPM G97 방식을 적용합니다.

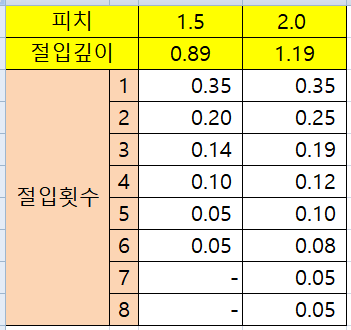

(7) 나사 가공시, 캔드 G76 방식 나사사이클을 적용합니다.
(8) NC 툴패스 완성 후, NC 데이터 확인 및 수정하도록 합니다.
