UG NX 3차원 모델링 및 어셈블리 070 (스케치, 돌출, 빼기, 모따기, 모서리 블렌드 모델링 및 조립 등 - 3D Modeling, Assembly, Sketch, etc)

728x90
반응형

https://youtu.be/ls1fO8e1bEU

UG NX 3차원 모델링 및 어셈블리 070 (스케치, 돌출, 빼기, 모따기, 모서리 블렌드 모델링 및 조립 등 - 3D Modeling, Assembly, Sketch, etc)

0, 예제 도면 파일 등 다운로드 URL

첨부파일 참조

1, 작업제목

(1) UG NX 3차원 모델링 및 어셈블리 작업 070

(2) 스케치, 돌출, 빼기, 모따기, 모서리 블렌드 모델링 및 조립 등

(3) 3D Modeling & Assembly, Sketch, Extrude, Subtract, Edge Blend

2, 작업설명

(1) 스케치 및 3차원 모델링, 데이텀 설정 방법

(2) 치수 및 지오메트리 구속조건 설정 방법

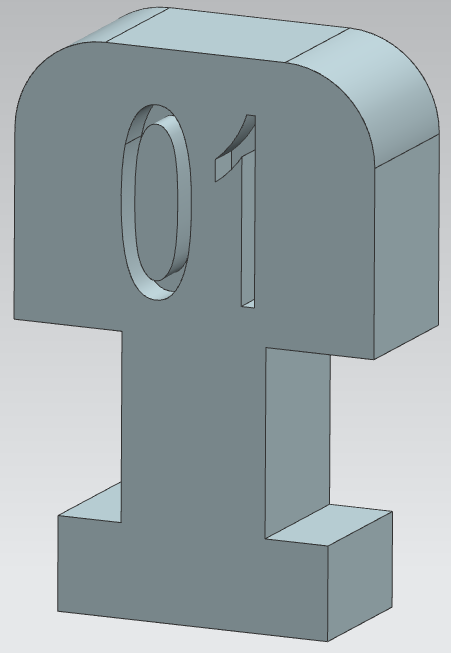

(3) 돌출 및 빼기, 모서리 블렌드, 모따기 모델링 방법

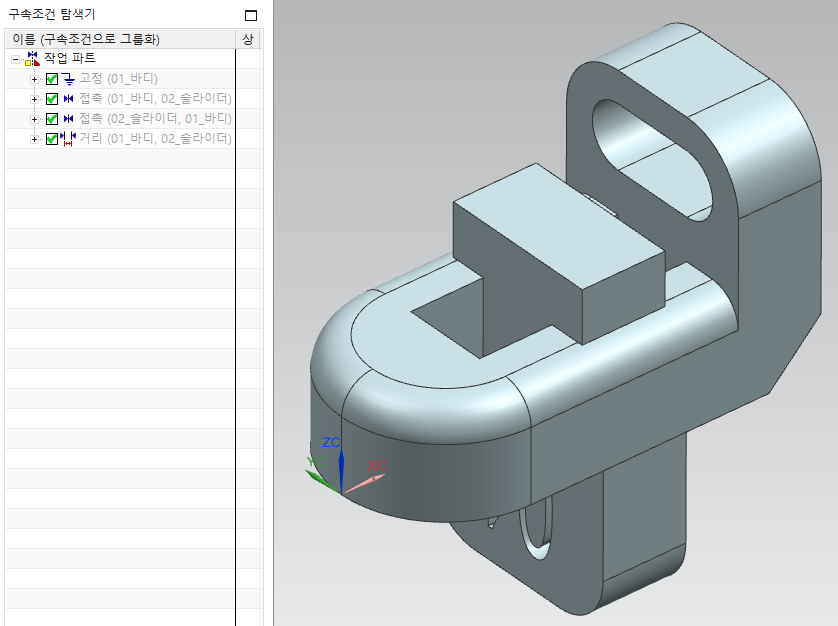

(4) 어셈블리 지오메트리 구속 및 조립 방법

(5) 완성품 확인 및 수정 방법 등

3, 특이사항 (단위 : mm)

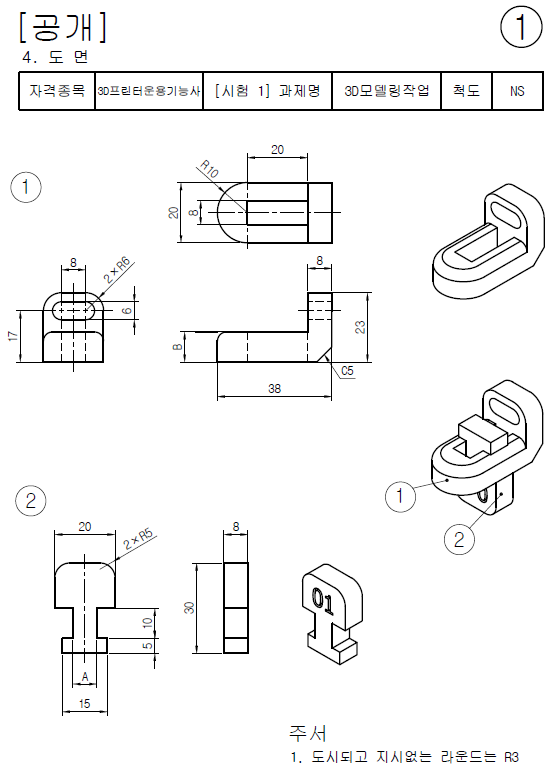

(1) 3D프린터운용기능사 3D모델링작업 공개도면 1번 도면을 활용합니다.

(2) 스케치 작성시, 모델링이 생성하기 쉬운 방향에서 진행합니다.

(3) 문자 작성방법도 진행합니다.

(4) 도면해독 및 완성품을 검토합니다.

6, 기타

(1) 3D프린터운용기능사 및 3차원 모델링, 조립 실기 대비 가능

(2) 전산응용기계제도기능사 및 기계설계산업기사 실기 대비 가능능

(3) UG NX 초보자 단기속성 능력향상



01_바디.prt
0.18MB
02_슬라이더.prt
0.19MB
03_조립품.prt
0.08MB
3D프린터운용기능사_공개도면_01번_(2021년).pdf
0.03MB
