3차원 모델링 파일 활용, 마스터캠 2D가공 010 (stp 파일 및 센터드릴, 드릴, 윤곽, 포켓 캠가공 등) - MasterCAM MCT 2D CAM Programming
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 3차원 모델링 파일을 활용한, 마스터캠 2D가공 작업 010
(2) stp파일 활용 및 센터드릴, 드릴, 윤곽, 포켓에 대한 캠가공 등
(3) MasterCAM MCT 2D CAM Programming with stp file
2, 작업순서

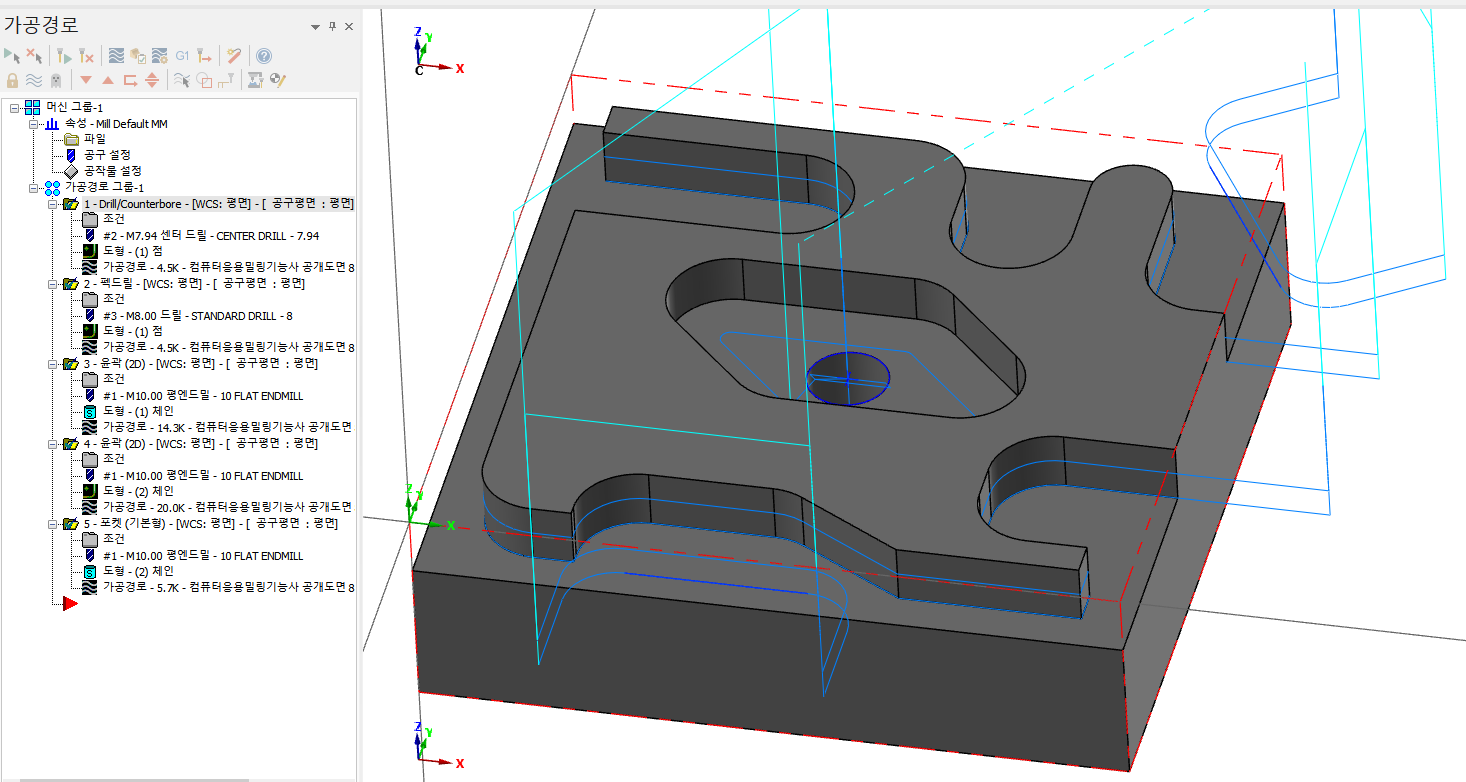

(1) 머시닝센터 기계가공용 stp 파일 활용 및 (공작물 설정) 작업
(2) 가공경로(NC 툴패스) 캠프로그래밍 작업
(3) 모의가공 시뮬레이션 검증 작업

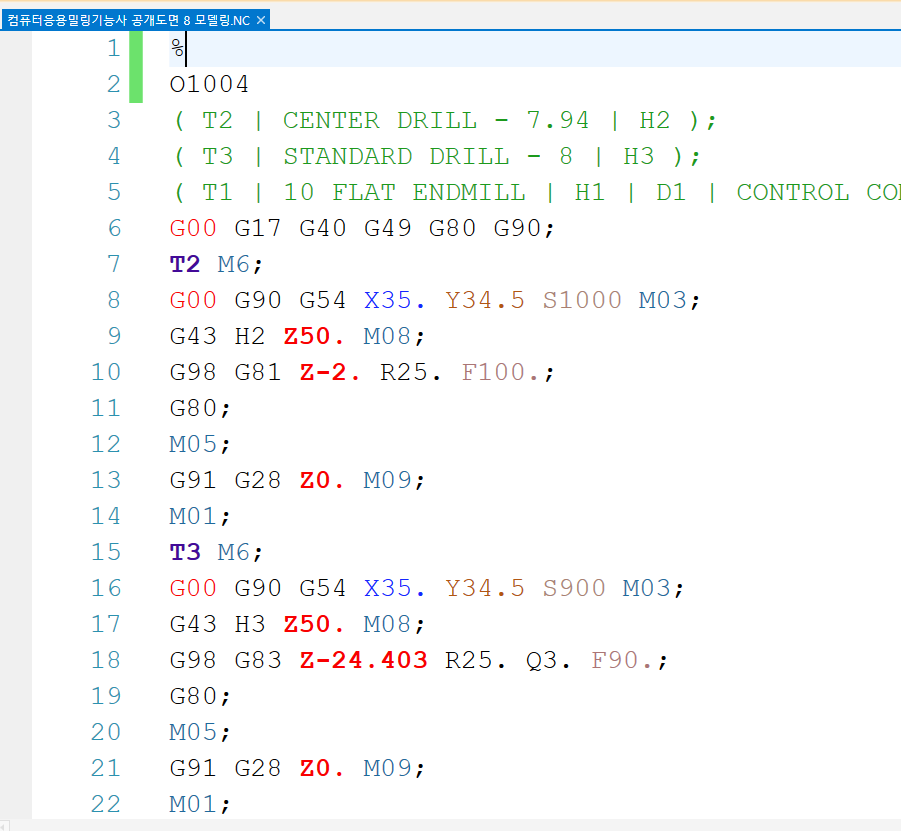

(4) NC 데이터 확인 및 수정 작업
3, 작업공정
(1) 센터드릴가공
(2) 드릴가공
(3) 윤곽 (정삭)가공
(4) 포켓 (정삭)가공
4, 공구목록
(1) T01 평엔드밀 10파이 2날 이송속도120 주축회전수1400
(2) T02 센터드릴 약3파이 이송속도100 주축회전수1000
(3) T03 드릴 8파이 이송속도90 주축회전수900
5, 특이사항 (단위 : mm)
(0) 컴퓨터응용밀링기능사 밀링가공작업 공개도면 8번 활용합니다.
(1) 소재 크기 : 가로70 x 세로69 x 두께21t
(2) 모의 기계가공을 위한, 공작물 설정을 진행합니다.
(3) 가공 보정방식은, 컨트롤방식을 적용합니다.
(4) 센터드릴 G81, 드릴 G83 드릴링 고정 사이클을 적용합니다.
(5) 윤곽 및 포켓 (정삭)가공시, 정치수로 가공합니다.
(6) 윤곽 (정삭)가공시, 최대절입깊이는 이론치 10파이/2날=5mm
를 적용하여, 깊이 등분할 3mm씩 절입하여 가공하도록 합니다.
(7) 완성된 NC 데이더는, MCT장비 상황에 알맞게 편집합니다.
