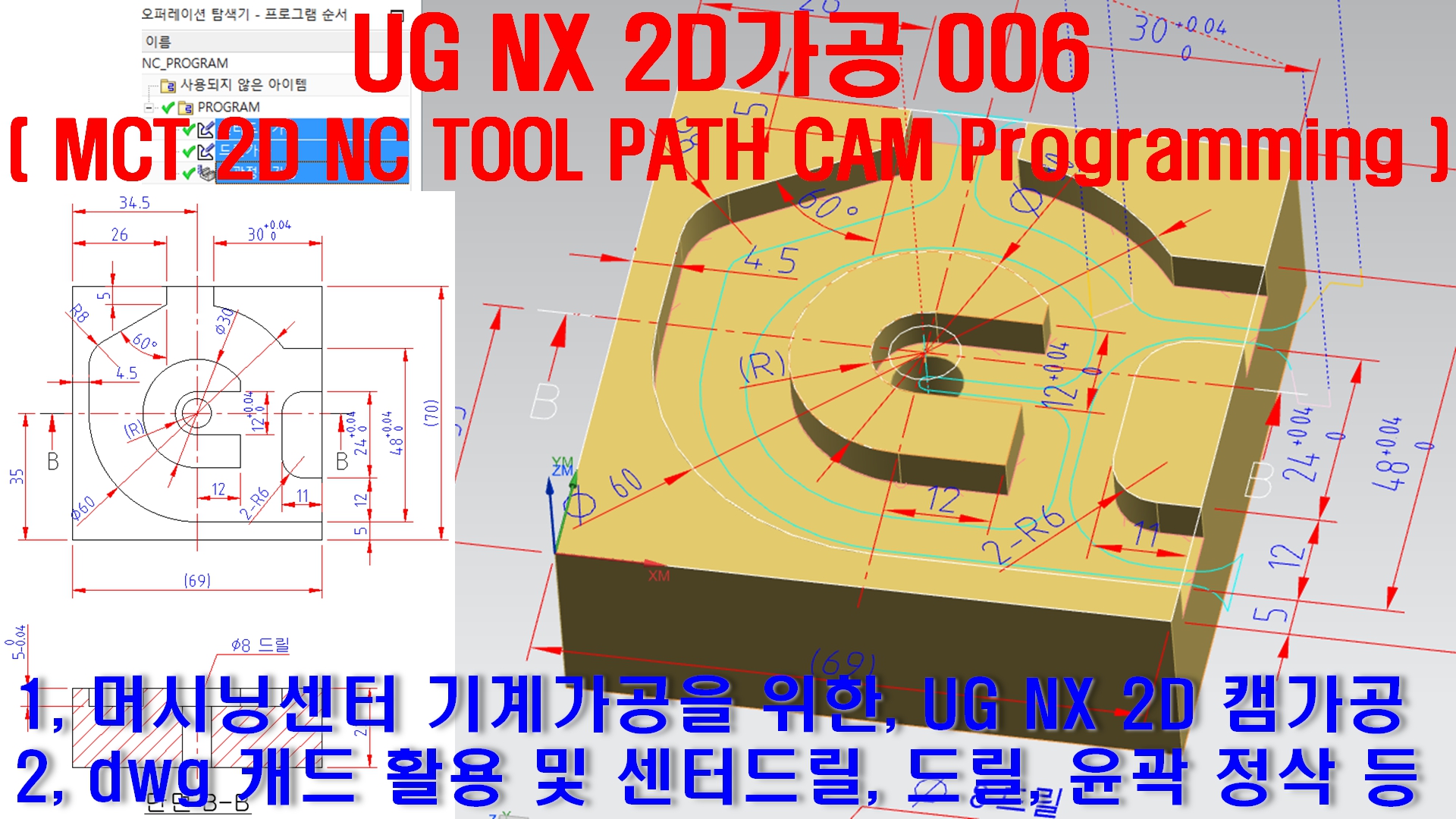

머시닝센터 기계가공을 위한 UG NX 2D가공 006 (dwg 캐드 활용) 센터드릴 및 드릴, 윤곽 형상 캠가공 - MCT 2D NC TOOL PATH CAM Programming

0, 예제 도면 파일 등 다운로드 URL

첨부파일 참조

1, 작업제목

(1) 머시닝센터 기계가공을 위한 UG NX 2D가공 작업 006

(2) dwg 캐드 활용 - 센터드릴 및 드릴, 윤곽 형상 캠가공

(3) UG NX MCT 2D NC TOOL PATH CAM Programming

2, 작업순서

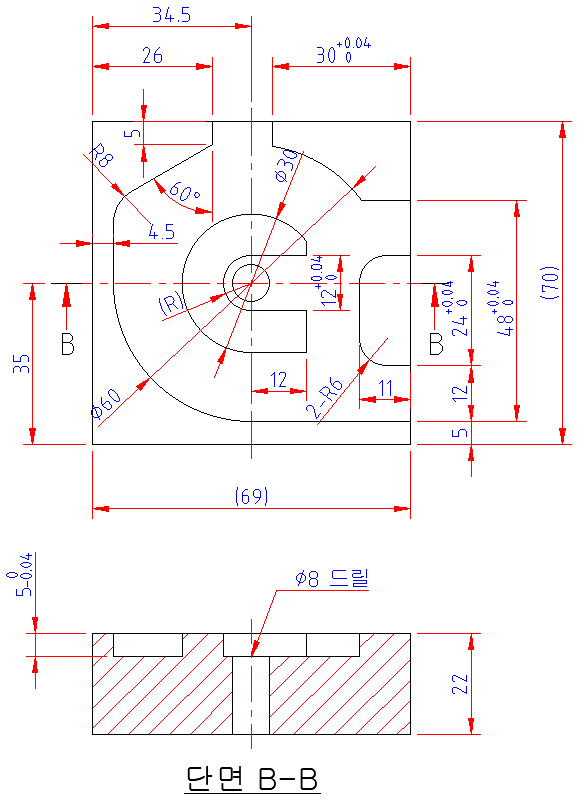

(1) dwg 캐드 파일 활용 및 모델링 작업

(2) 가공경로(NC 툴패스) 제조 캠프로그래밍 작업

(3) 모의가공 시뮬레이션 검증 작업

(4) NC 데이터 확인 및 수정 작업

3, 작업공정

(1) 센터드릴가공

(2) 드릴가공

(3) 윤곽 정삭가공

4, 공구목록

(1) T01 평엔드밀 10파이 2날 이송속도120 주축회전수1400

(2) T02 센터드릴 약3파이 이송속도100 주축회전수1000

(3) T03 드릴 8파이 이송속도90 주축회전수900

5, 특이사항 (단위 : mm)

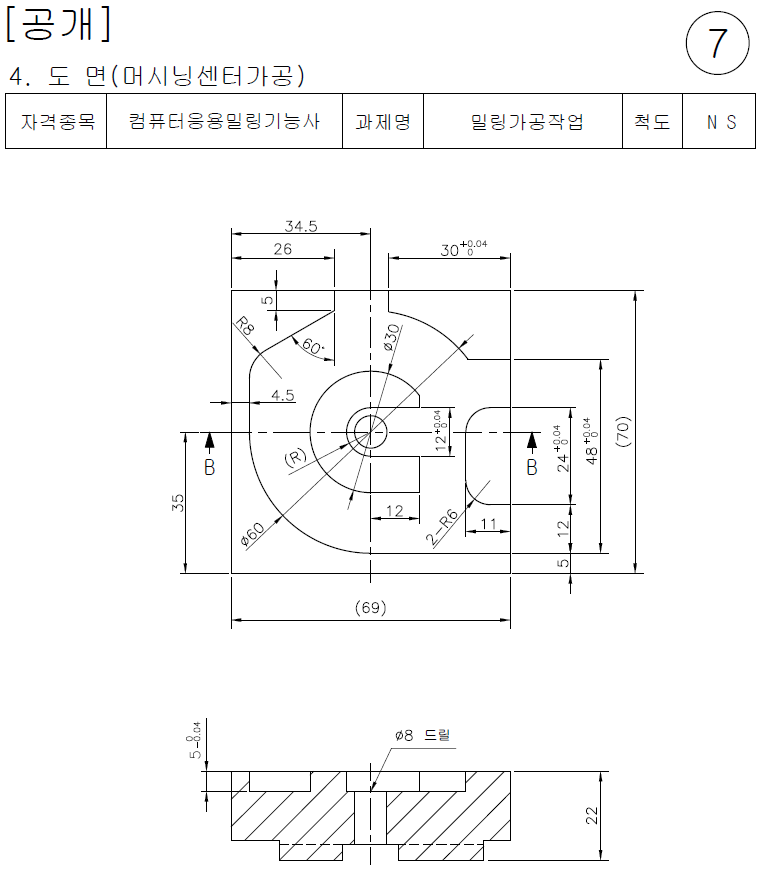

(0) 컴퓨터응용밀링기능사 공개도면 7번을 활용합니다.

(1) 소재 크기 : 길이70 x 넓이69 x 두께22t

(2) 가공 보정방식은, 컴퓨터 방식을 적용합니다.

(3) 센터드릴 G81, 드릴 G83 드릴링 사이클을 적용합니다.

(4) 윤곽 정삭가공시, 정치수로 가공합니다.

(5) 정삭가공 최대절입깊이는, 이론치 10파이/2날=5mm를 적용합니다.

(6) 완성된 NC 데이더는, MCT장비 상황에 알맞게 편집합니다.
