오토캐드 070 Part 4 편심구동장치 2번 편심축 - 부품번호 및 개별주서, 표면거칠기, 기하공차 도면제도 등 (전산응용기계제도기능사 및 기계설계산업기사, 임용고시 대비 가능)
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 오토캐드 제도 설계 디자인 작업 070 Part 4

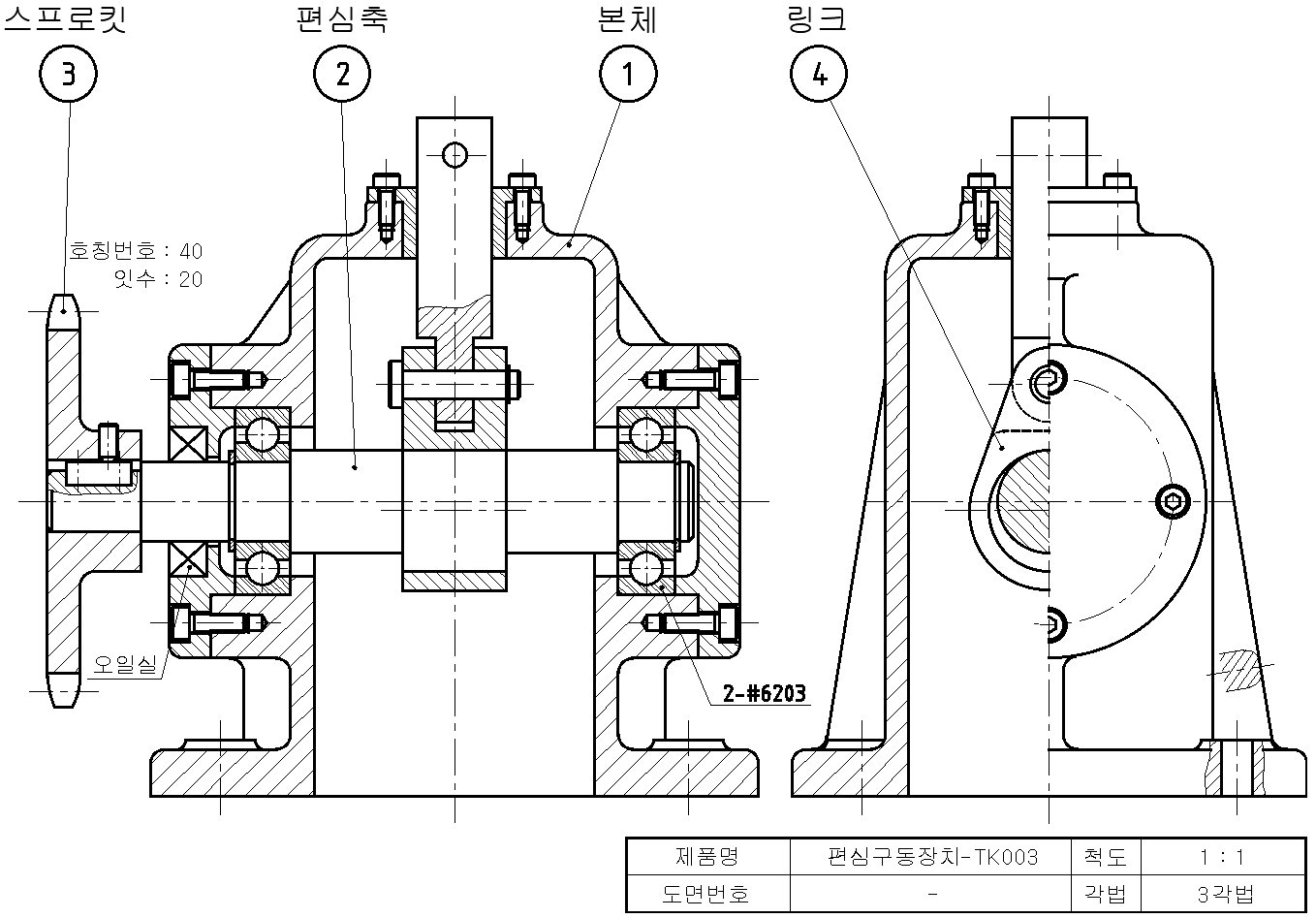

(2) 편심구동장치-2번 편심축에 대한, 도면제도 작업
(3) 특히, 부품번호 및 개별주서, 표면거칠기, 기하공차 등 작성
(4) CAD Design - ECCENTRIC SHAFT
2, 작업설명
(1) 편심축 부품에 대한, 도면해독 및 도면제도 방법
(2) 부품번호 및 표면거칠기, 개별주서 작성과 설정 방법
(3) 기하공차 적용 방법 (기하공차 = 형상공차 = 자세공차)
(4) KS규격집 및 캐드 명령어 활용 방법 등
3, 오토캐드 명령어 단축키 리스트
(1) C-원그리기, T-문자, POL-다각형, CO-복사, M-이동
(2) ED-편집, %%p-플러스마이너스 기호, LE-지시선
(3) TOL-기하공차, S-신축 등
4, 기타
(1) 전산응용기계제도기능사 및 기계설계산업기사 실기 대비 가능
(2) 일반기계기사 실기 및 CAT 2급 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능
(4) 캐드 초보자 단기속성 능력향상
