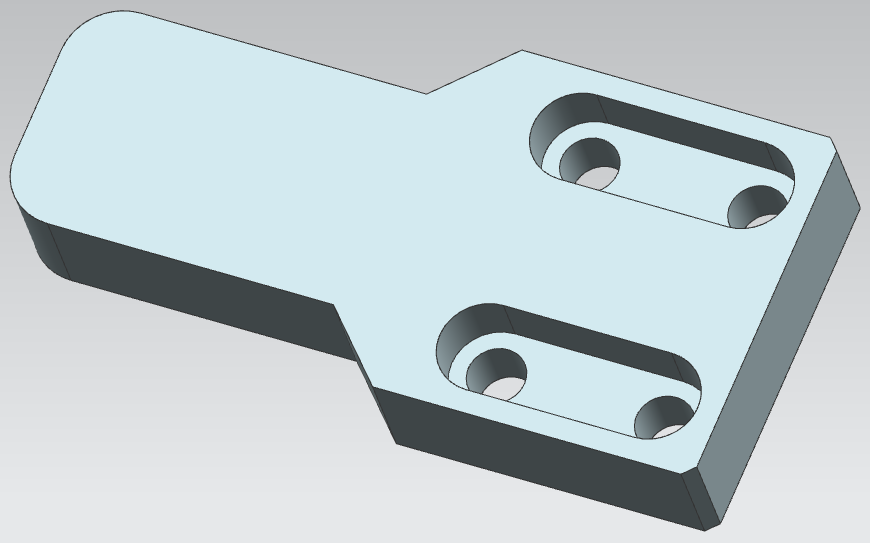

UG NX 모델링 작업 034 - 돌출 및 모서리 블렌드, 대칭 특징형상 3차원 모델링 (UG NX 3D Modeling - Extrude & Edge Blend, Mirror)
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) UG NX 모델링 작업 034 (UG NX 3D Modeling)
(2) 돌출 및 모서리 블렌드, 대칭 특징형상 - 3차원 모델링
(3) Extrude & Edge Blend, Mirror
2, 작업설명
(1) 스케치 및 3차원 모델링, 데이텀 설정 방법
(2) 치수 및 지오메트리 구속조건 설정 방법
(3) 프로파일 스케치 활용 방법
(4) 돌출 및 대칭 특징형상, 결합 모델링 방법
(5) 모따기 및 모서리 블렌드 모델링 방법 등
3, 기타
(1) 전산응용기계제도기능사 및 기계설계산업기사 실기 대비 가능
(2) 일반기계기사 실기 및 3차원 모델링 실기 대비 가능
(3) UG NX 초보자 단기속성 능력향상
UG NX 모델링 034 (2d 도면).pdf
0.01MB
UG NX 모델링 034.prt
0.20MB
