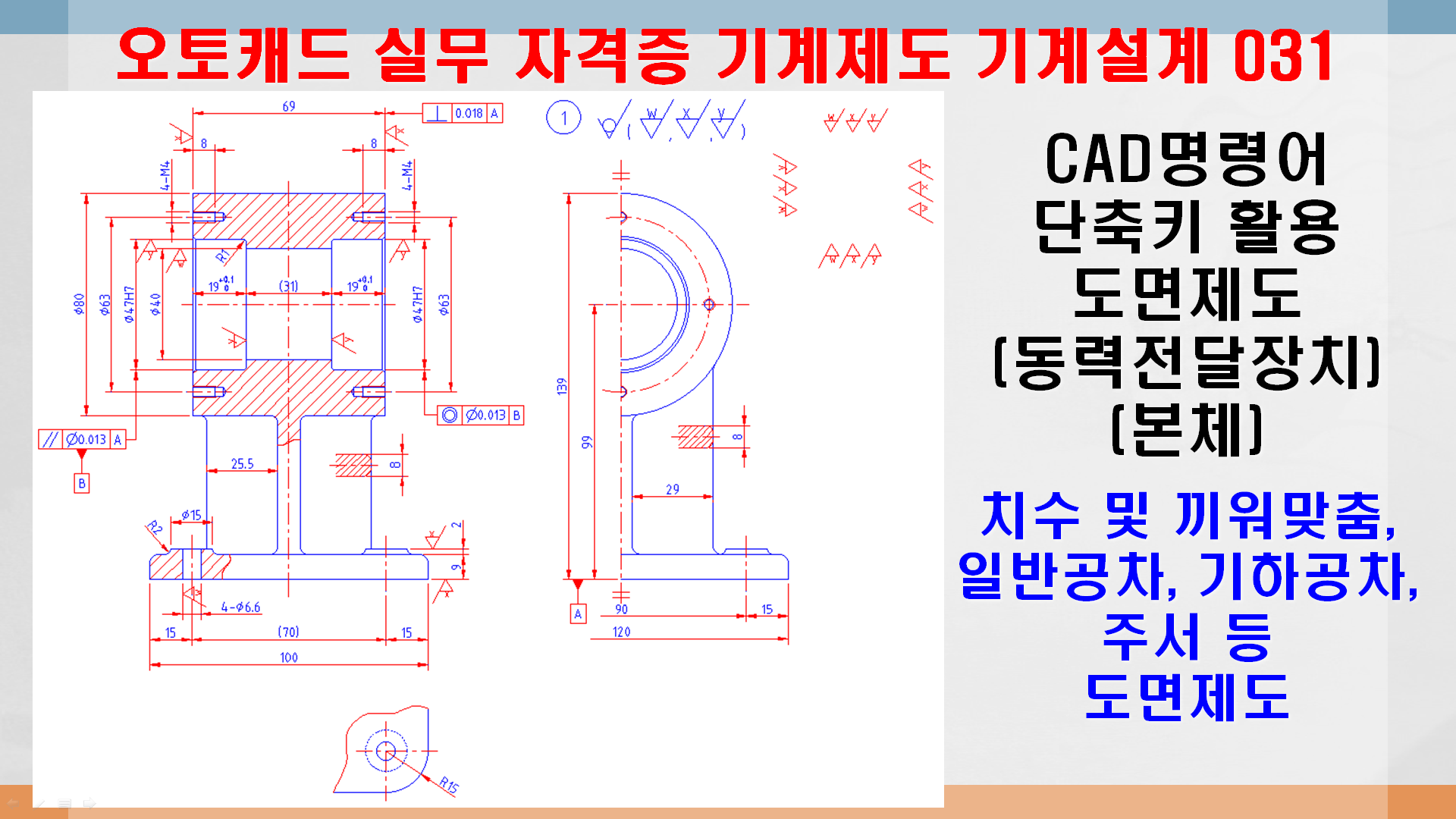

오토캐드 실무 자격증 기계제도 기계설계 도면그리기 031 (CAD명령어 단축키 활용) 동력전달장치 본체, 치수 및 표면거칠기, 끼워맞춤공차, 일반공차, 기하공차, 주서 등 도면제도
1, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
2, 작업제목
(1) 오토캐드 실무 자격증 기계제도 및 기계설계 작업 031
(2) 동력전달장치 - 본체
(3) 치수 및 끼워맞춤공차, 일반공차, 기하공차, 주서 등 도면제도
3, 작업설명
(1) 치수 및 끼워맞춤공차, 일반공차, 기하공차, 주서 등 기입 방법
(2) 리브 단면 제도 방법
(3) 기타 캐드 명령어 단축키 활용 방법
4, 오토캐드 명령어 단축키 리스트
(1) XL-무한대선그리기 / O-옵셋 / F-필렛 / H-해칭
(2) DLI-수직수평치수 / DAL-경사치수 / DAN-각도치수
(3) DDI-지름치수 / DRA-반지름치수 / LE-지시선
(4) TOL-기하공차치수 / T-문자 / ED-편집
5, 기타
(1) 전산응용기계제도기능사 및 기계설계산업기사 실기 대비 가능
(2) CAT 2급 대비 가능
(3) 임용고시 2차 제도 및 설계 시험 대비 가능
(4) 캐드 초보자 단기속성 능력향상
01 (완성-치수불포함) 오토캐드 실무 자격증 기계제도 기계설계 도면그리기 030.dwg
0.28MB
02 (완성-치수포함) 오토캐드 실무 자격증 기계제도 기계설계 도면그리기 031.dwg
0.33MB
