[06월 12일 13일 주말교육 안내] 머시닝센터 기계가공용 UG NX 마스터캠 2D 3D 모델링 및 툴패스 NC 캠 프로그래밍 실무 1대1 개인 기술교육 (부품 6면 가공 적용)
1, 1대1 개인 기술교육 (초보자 교육 가능)
-. 06월 12일 토요일 및 13일 일요일, 주말 기술교육을 진행합니다.
-. 전화 및 문자, 이메일, 댓글, 쪽지, 카카오톡 으로 문의 바랍니다.
-. 010-2696-7013
-. toyskorea@naver.com
-. 카카오톡 아이디 : toyskorea
2, 작업순서
(1) 머시닝센터 캠 기계가공을 위한, UG NX 3차원 모델링 작업

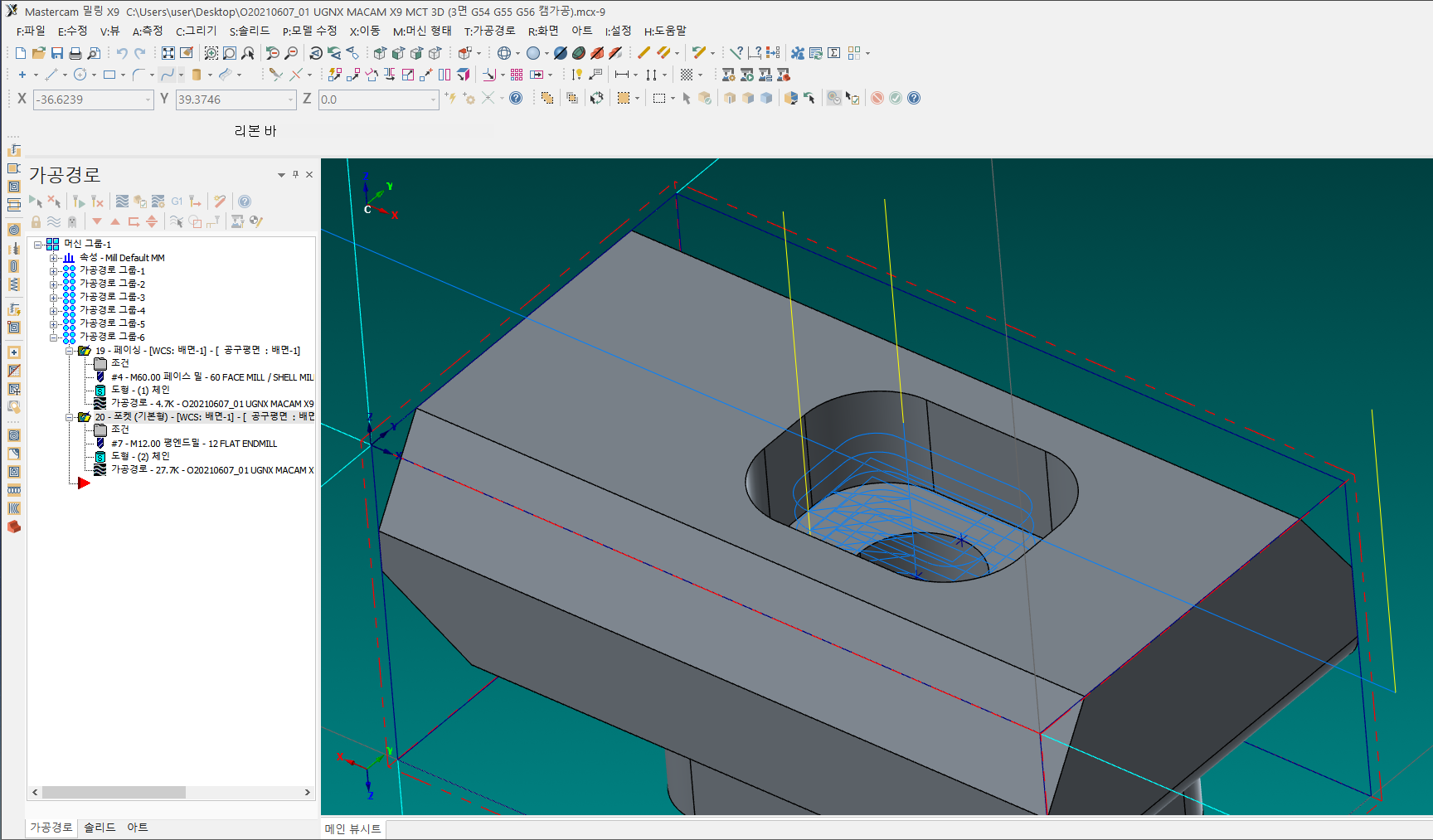

(2) 마스터캠 3차원 툴패스 NC 캠 프로그래밍 작업
(3) 모의 가공경로 검증 및 NC 데이터 편집 및 수정 작업
3, 작업공정
1) 1차가공 (G54)
(1) 곡면 고속 (다이나믹 최적황삭)
(2) 센터드릴
(3) 드릴
(4) 표면 황삭가공
(5) 리머구멍 황삭가공 (2D 램프)
(6) 곡면 및 테이퍼면 면방향 정삭가공
(7) 표면 정삭가공
(8) 형상 정삭가공
(9) 리머 가공
2) 2차가공 (G55)
(1) 표면 정삭가공
3) 3차가공 (G56)
(1) 센터드릴 가공
(2) 드릴 가공
(3) 표면 정삭가공
(4) 탭드릴 가공
4) 4차가공 (G57)
(1) 표면 정삭가공
5) 5차가공 (G58)
(1) 표면 정삭가공
6) 6차가공 (G59)
(1) 표면 황삭가공
(2) 포켓 황삭가공
(3) 양쪽 면방향 황삭가공
4, 절삭공구 및 가공조건
(1) T01 블노즈밀 12파이 3반경 2날 S2000 F800
(2) T02 센터드릴 4파이 S1000 F100
(3) T03 드릴 14파이 S900 F90
(4) T04 페이스밀 60파이 6날 S700 F70
(5) T05 평엔드밀 10파이 2날 S1000 F100
(6) T06 볼엔드밀 8파이 S2000 F1000
(7) T07 평엔드밀 12파이 4날 S3000 F600
(8) T08 리머 20파이 H7 S200 F150
(9) T09 탭드릴 M16x2.0 S200 F400
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 120 x 70 x 57t (양사방 1t 가공여유 포함)
(2) 1차가공 곡면 가공시 0.5 정삭여유를 남기고 가공하도록 합니다.
(3) 1차가공시, 센터드릴 G81 과 드릴 G83 각각의 드릴링고정사이클을 사용하도록 합니다.
(4) 1차가공 리머구멍 황삭가공시, 0.2 측벽 정삭여유를 남기고 가공하도록 합니다.
(5) 1차가공 리머구멍 정삭가공싱, G85 리머사이클을 사용하도록 합니다.
(6) 2차가공시, G55 영역으로 설정하도록 합니다.
(7) 3차가공시, G56 영역으로 설정하도록 합니다.
(8) 3차가공시, 센터드릴 G81 과 드릴 G83, 탭드릴 G84 각각의 드릴링고정사이클을 사용하도록 합니다.
(9) 4차 및 5차가공시, 각각 G57 G58 영역을 설정하여 표면 정삭가공을 수행하도록 합니다.
(10) 6차가공시, G59 영역을 설정하도록 합니다.

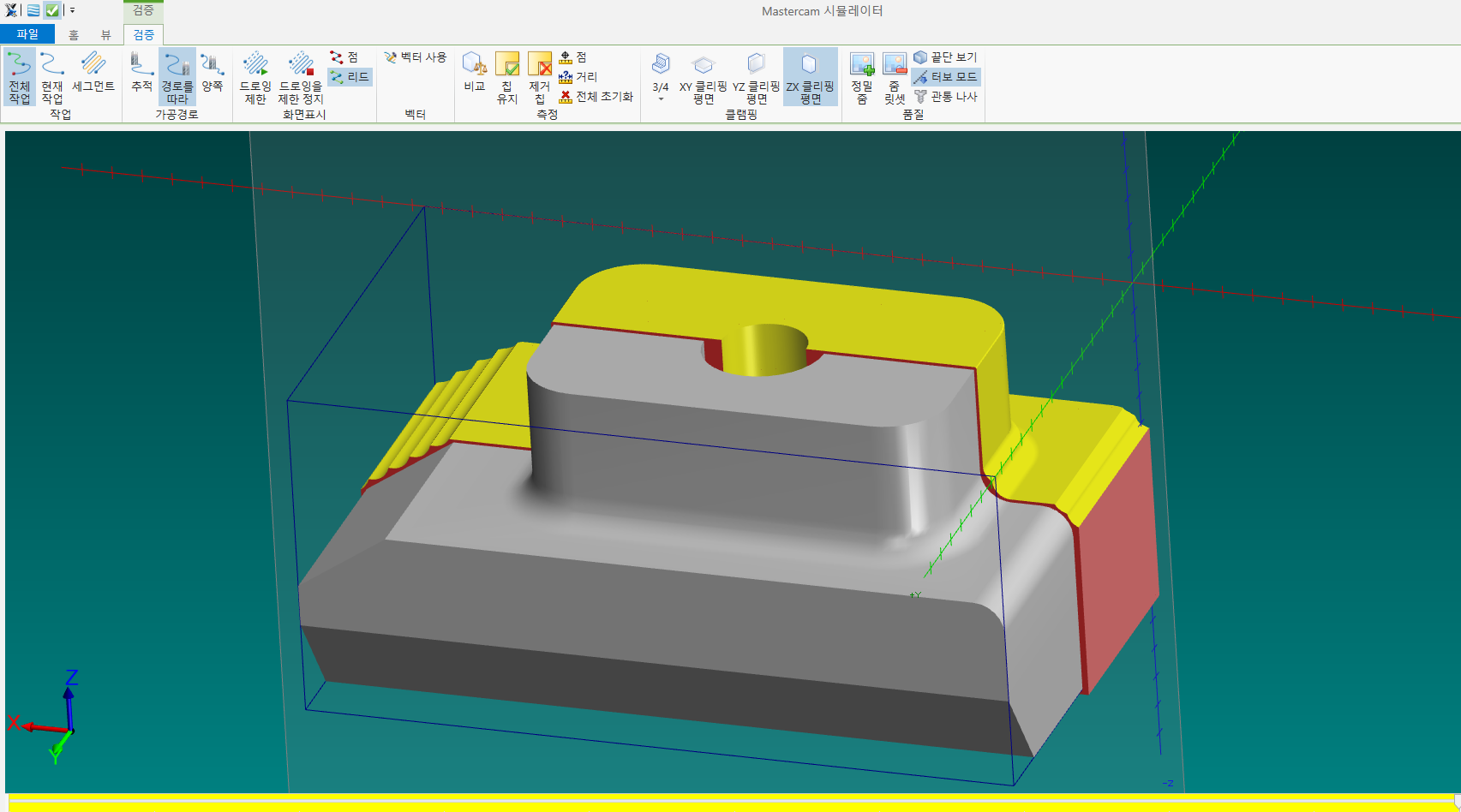

(11) 부품 6면에대한 전체 NC 툴패스를 생성 후, 모의가공 검증하여 작업을 완료합니다.
