2, 작업순서

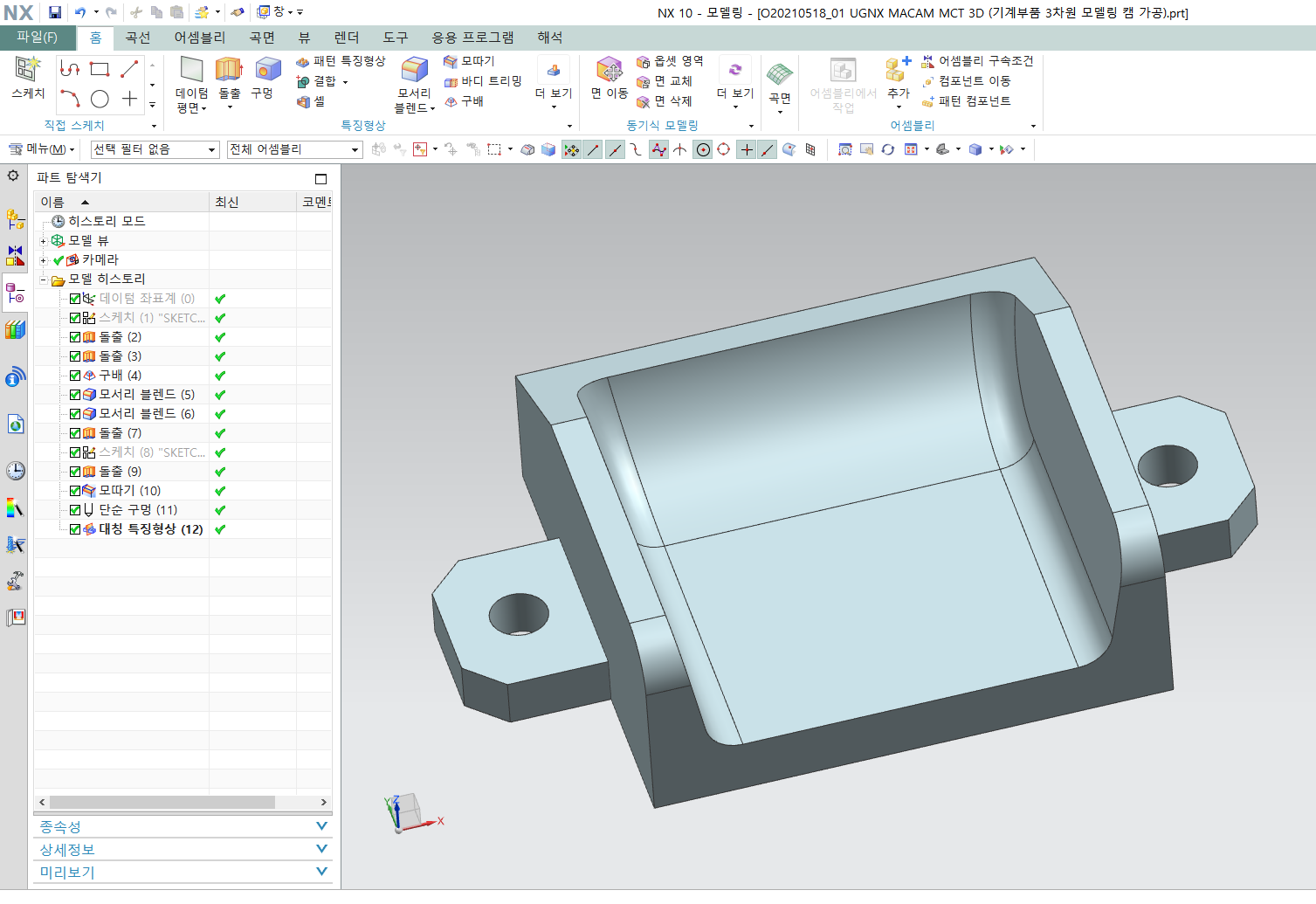

(1) 중장비 기계부품 3차원 기계가공을 위한, UG NX 3차원 모델링 작업

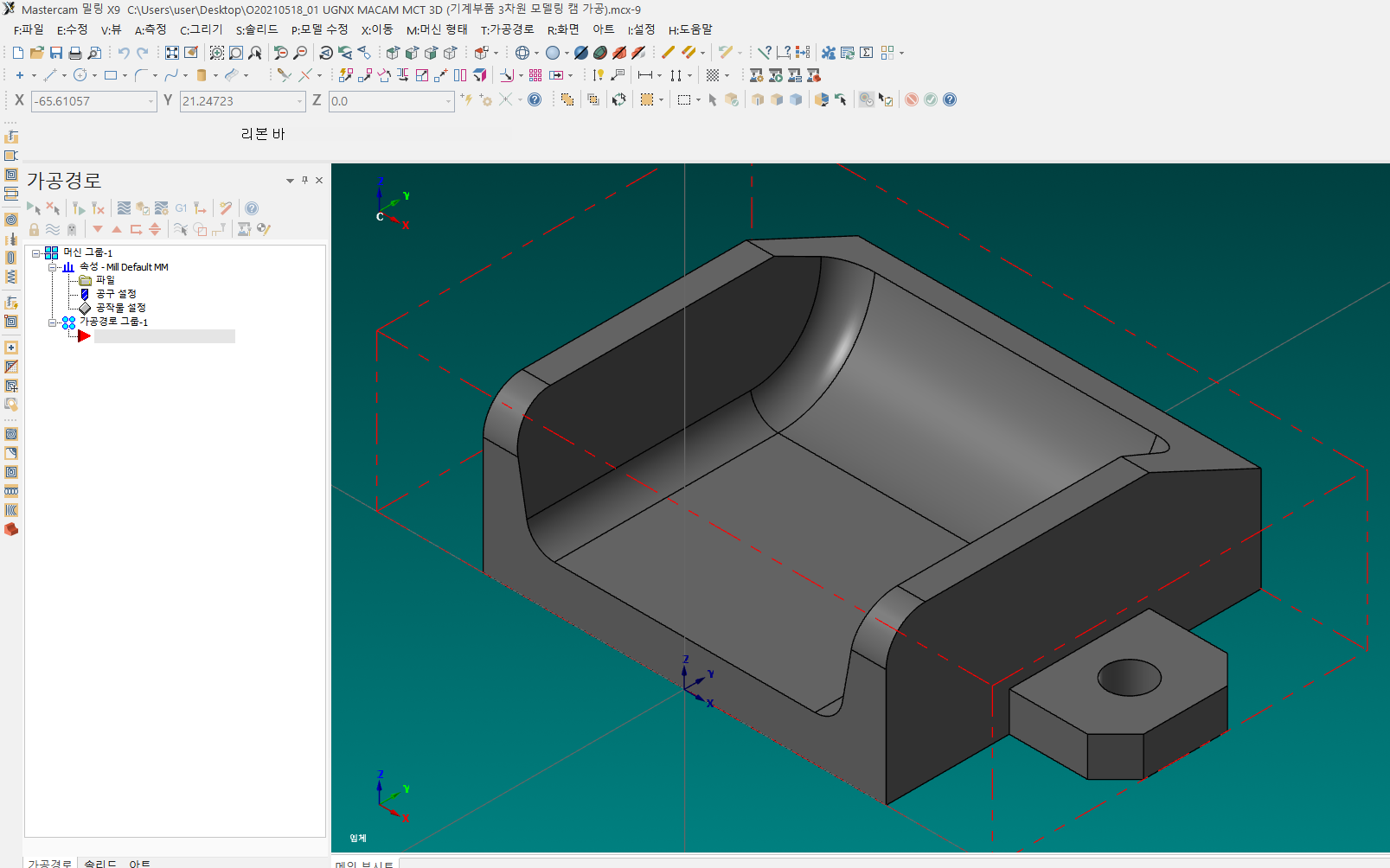

(2) 마스터캠 NC 캠 툴패스 프로그래밍 작업

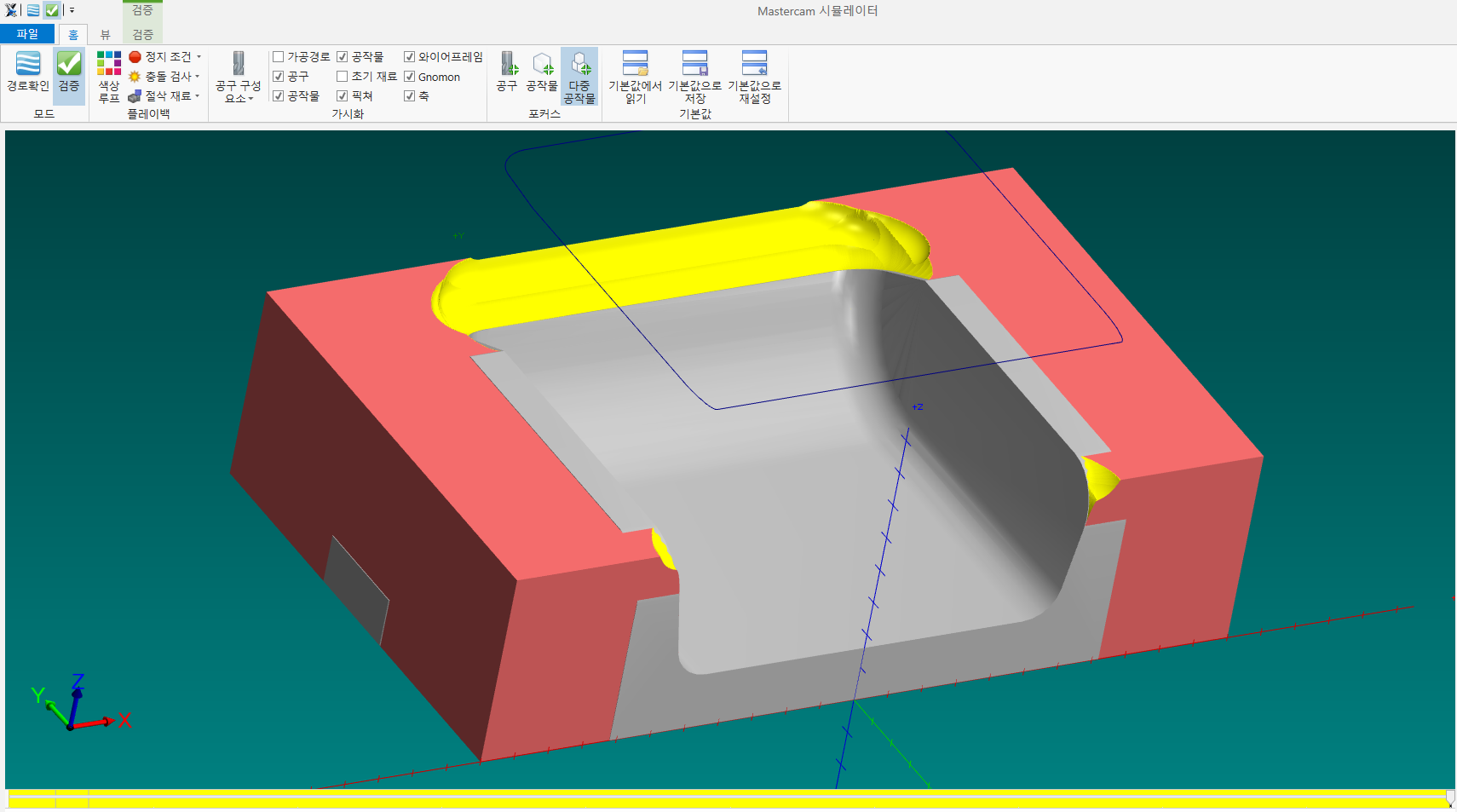

(3) 모의 가공경로 검증 및 캠 툴패스 NC 데이터 편집 및 수정 작업
3, 작업공정
(1) 황삭 포켓가공
(2) 황잔삭 자동중삭가공

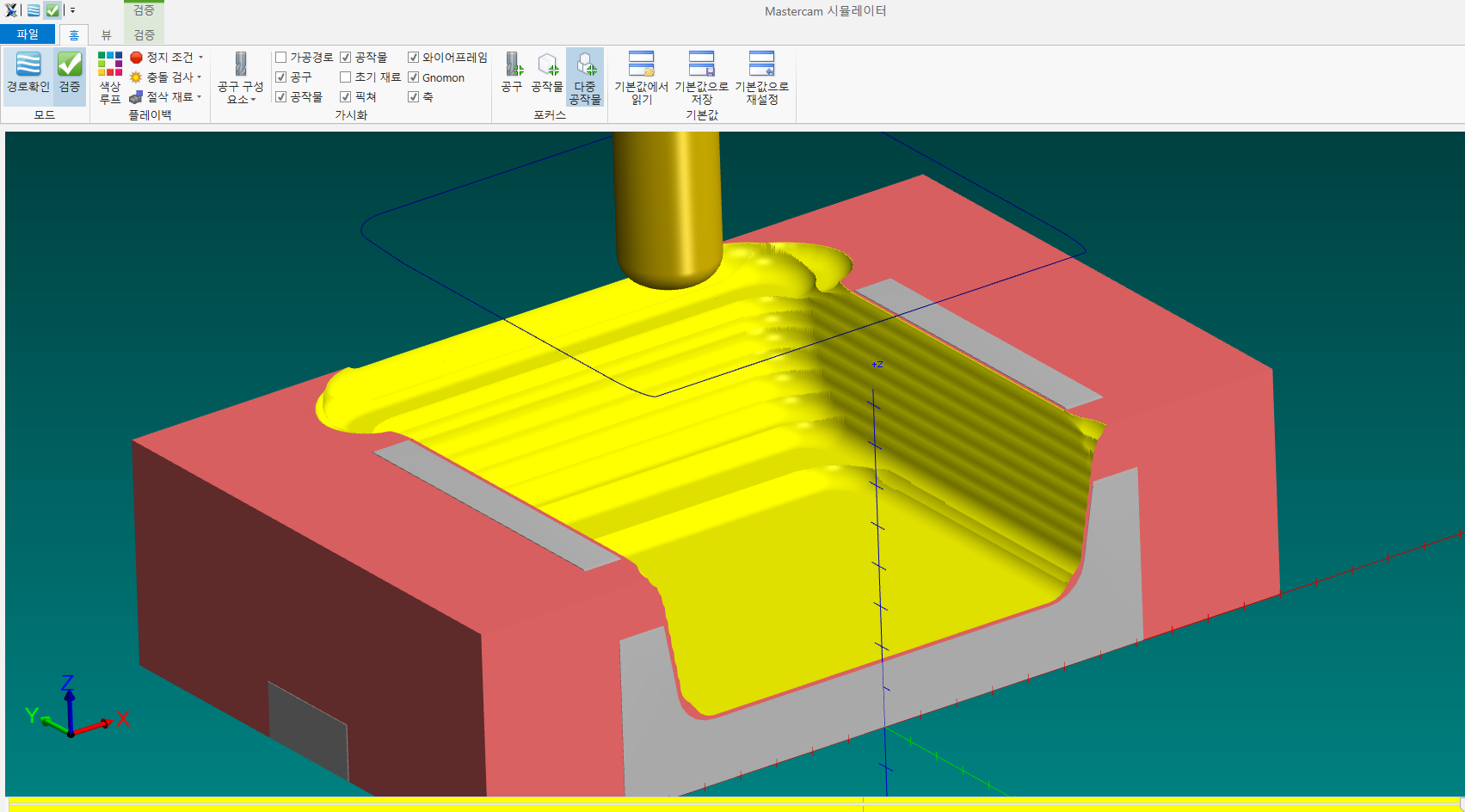

(3) 정삭 라스터잔삭가공
4, 절삭공구 및 가공조건

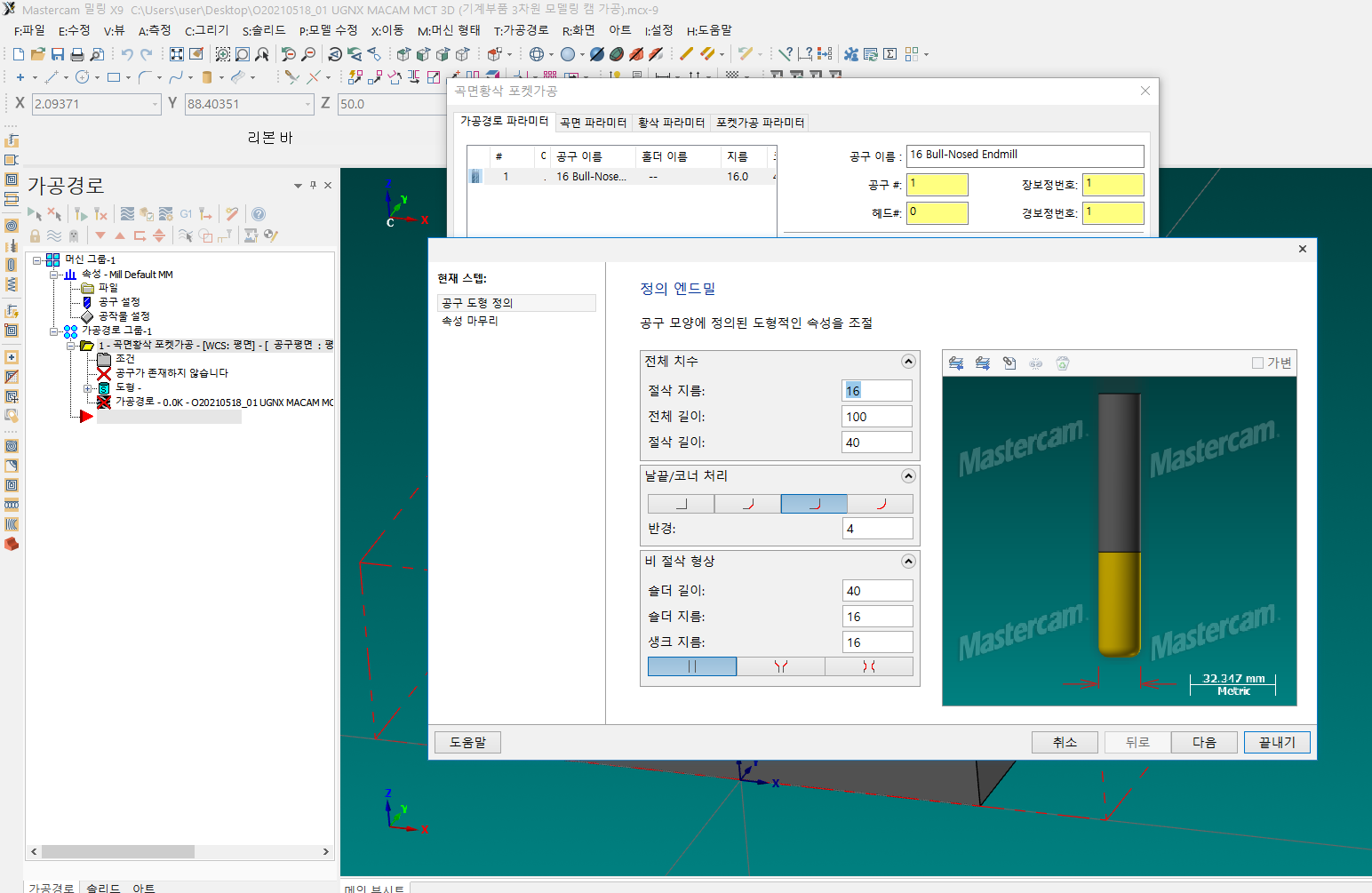

(1) T01 블노우즈밀 16파이 R4 S2000 F1200
(2) T02 블노우즈밀 12파이 R3 S2500 F1000
(3) T03 볼엔드밀 8파이 S3000 F800
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 110 x 67 x 28t (표면 가공여유 없음, 포켓 형상만 가공)
(2) 황삭 포켓가공시, 바닥과 측벽에 1.0 가공여유를 남기고 가공하도록 합니다.
(3) 황잔삭 자동중삭가공시, 바닥과 측벽에 0.5 가공여유를 남기고 가공하도록 합니다.
(4) 정삭 라스터잔삭가공시, 바닥과 측벽을 전체 가공하도록 합니다.
