CNC선반 오토캐드 마스터캠 체스게임 킹 모델링 NC 프로그래밍 및 기계가공 실무 실습 (컴퓨터응용선반기능사 기계가공기능장 자격증 실기시험 대비 가능) 기술교육
오토캐드로 체스게임의 킹을 모델링하고, 마스터캠으로 NC 캠 프로그래밍을 완성합니다.
본 가공은, 황삭과 정삭, 홈바이트를 사용하여 가공을 수행합니다.
황삭에서, 모델링의 웅덩이 부분은 직선으로 가공하고, 정삭에서 웅덩이를 파는 가공을 수행합니다.
홈바이트로는 웅덩이와 홈을 다듬고 가공을 수행합니다.
황삭가공시, S1200 / S120 / F0.25 절삭조건으로 가공합니다.
정삭가공시, S1500 / S150 / F0.15 절삭조건으로 가공합니다.
홈가공시, S500 / F0.05 / F0.08 절삭조건으로 가공합니다.

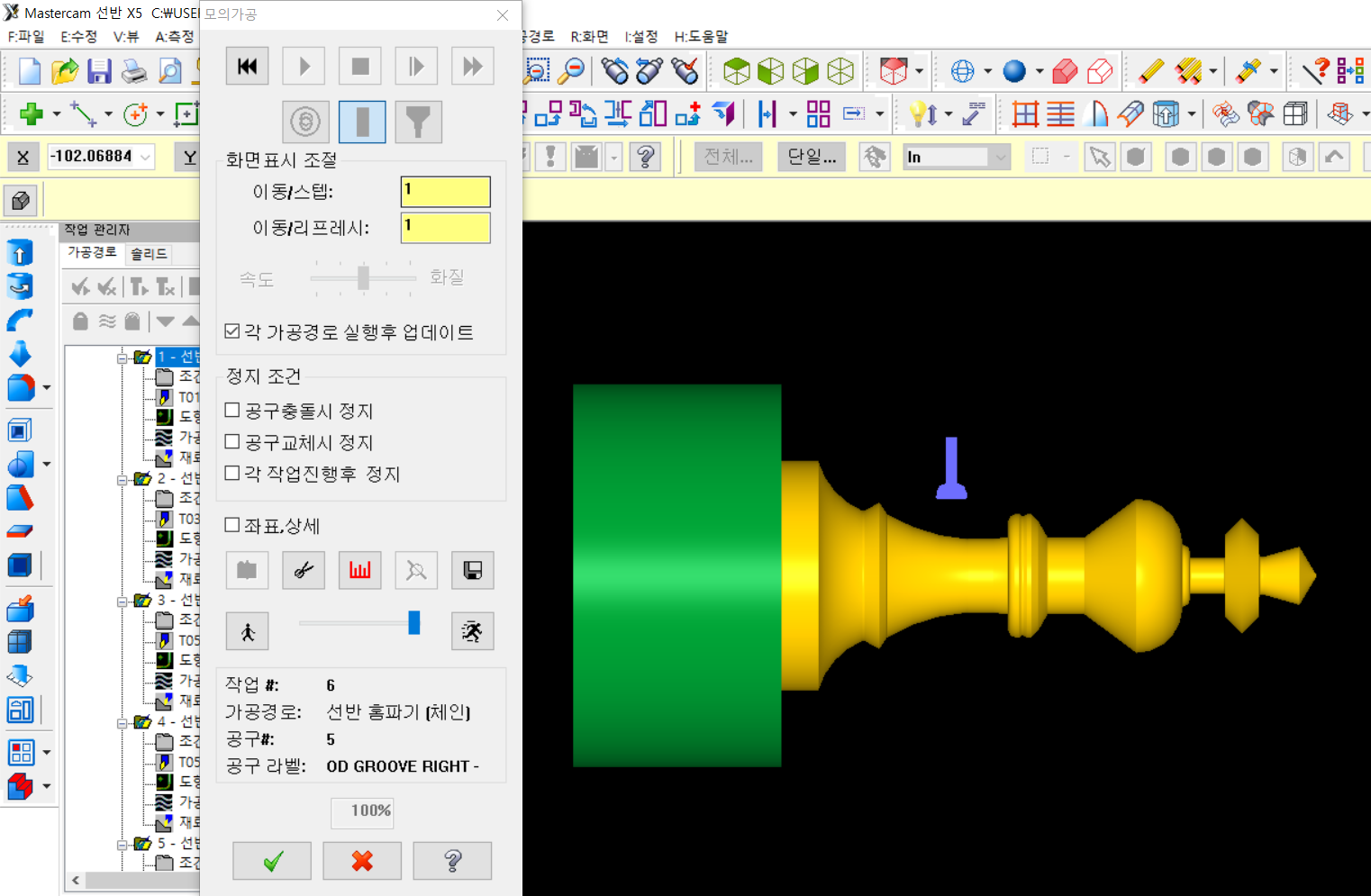

가공 시작전에, 소재설정을 셋팅하고 모의가공에서 설정한 소재 크기로 모의시뮬레이션 가공이 가능합니다.
CNC선반은 위아과 화낙 컨트롤러를 사용하여, 실제 기계가공을 수행합니다.
