[캐드 마스터캠 머시닝센터 캠교육] MCT 2D 캠 모델링 및 NC 프로그래밍 실무 실습 (캐드 도면 기준 - 캠작업 센터드릴 드릴 평엔드밀 윤곽 램프 및 오픈포켓 가공 기술교육)
1, 기술교육 문의
-. 전화 및 문자, 이메일, 쪽지, 댓글로 문의 바랍니다.
-. 010-2696-7013
-. toyskorea@naver.com
2, 작업공정
-. 센터드릴 작업 후, 드릴 관통, 평엔드밀 윤곽, 평엔드밀 열린포켓 가공을 수행합니다.
3, 공구목록 및 절삭조건
-. T01 FEM8B2 / F100 / S1000
-. T02 CDR4 / F100 / S1000
-. T03 DR8 / F95 / S950
-. T05 FEM12B2 / F90 / S900
4, 기타

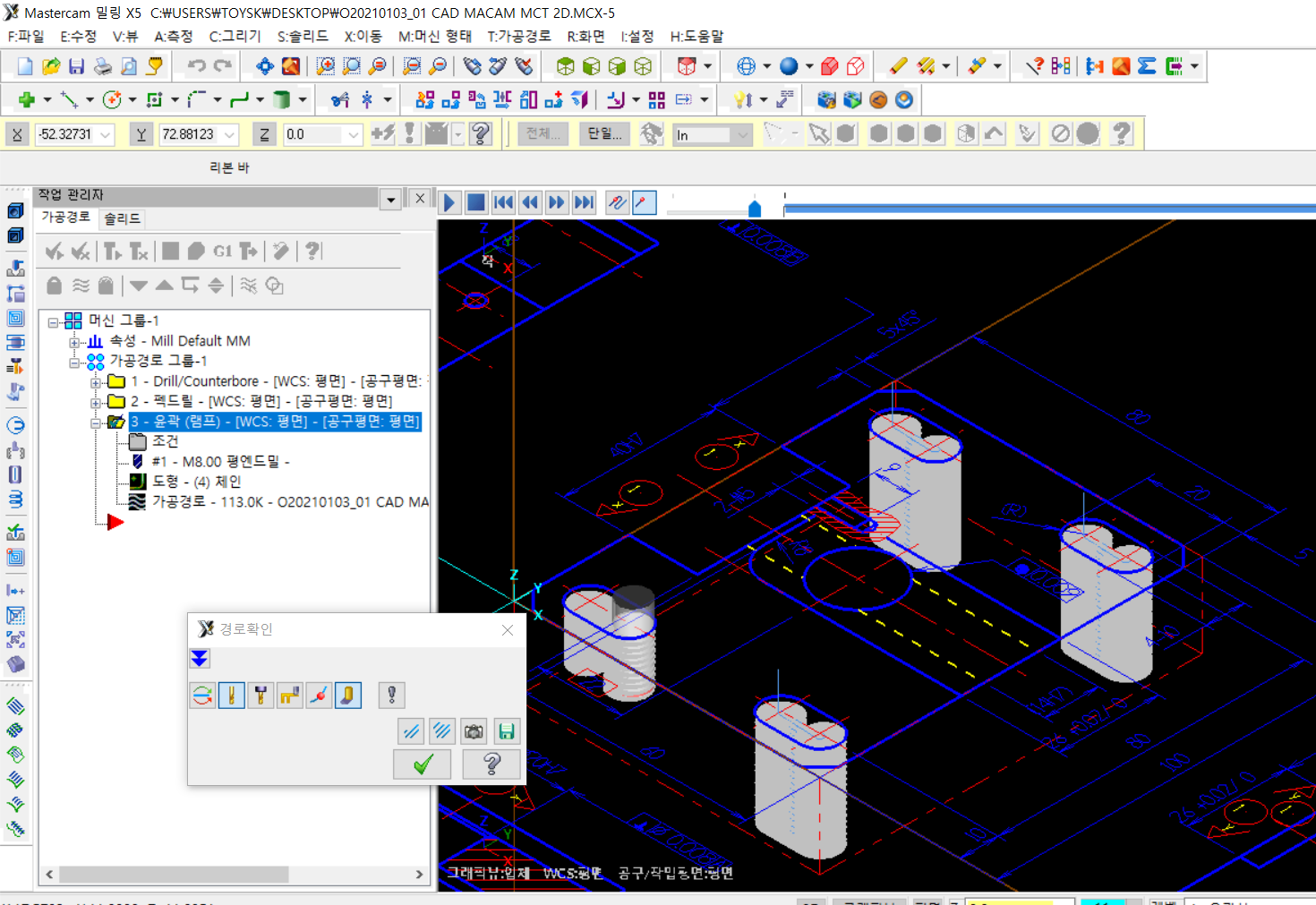

-. 장공 관통 구멍은, 센터드릴로 펀칭 후 드릴 기초 관통, 평엔드밀 램프 방식으로 절삭저항을 최소화하고 일정하도록 가공합니다.
-. 소재 중안 관통 구멍 또한, 센터드릴 펀칭 후 드릴 기초 관통, 평엔드밀 램프 방식으로 가공합니다.
-. 포켓의 한쪽 방향이 열린 형태이므로, "열린포켓" 방식으로 가공하여 부품 가공을 완료합니다.
