[ UG NX - 3D 모델링 어셈블리 ] 76강 베이스 홀더 부품 스케치 및 3차원 모델링 작업 (도면해독, 모델링기획, 돌출, 데이텀평면, 스레드구멍, 모서리 블렌드, 모따기)
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ UG NX - 3D 모델링 어셈블리 ] 76강 베이스 홀더 부품 스케치 및 3차원 모델링 작업 (도면해독, 모델링기획, 돌출, 데이텀 평면, 스레드구멍, 모서리 블렌드, 모따기, 뷰 등)
(2) UG NX - 3D Modeling & Assembly
2, 작업설명
(1) 데이텀 평면 설정 및 스케치, 3차원 모델링 방법에 대한 설명
(2) 치수 및 지오메트리 구속조건 설정 방법에 대한 설명
(3) 도면해독, 모델링기획, 돌출, 데이텀 평면, 스레드구멍, 모서리 블렌드, 모따기, 뷰 등에 대한 설명
(4) 똑바로 평면 설정 방법에 대한 설명 (단축키 F8)
(5) 표시 및 숨기기 설정 방법에 대한 설명 (단축키 Ctrl+W)
3, 작업내용

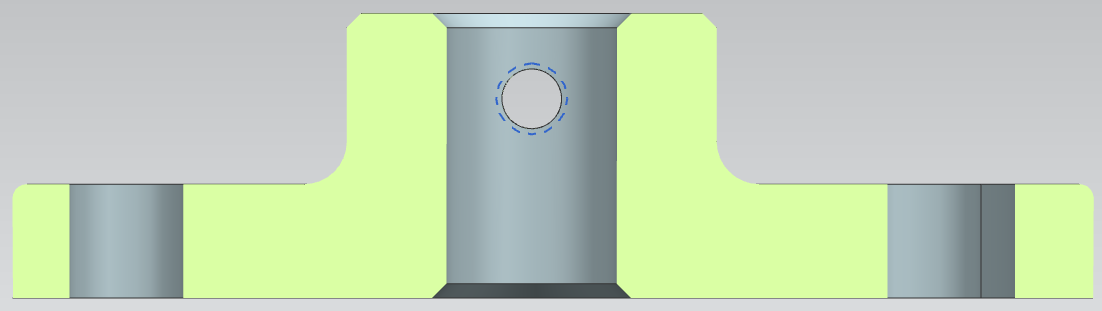

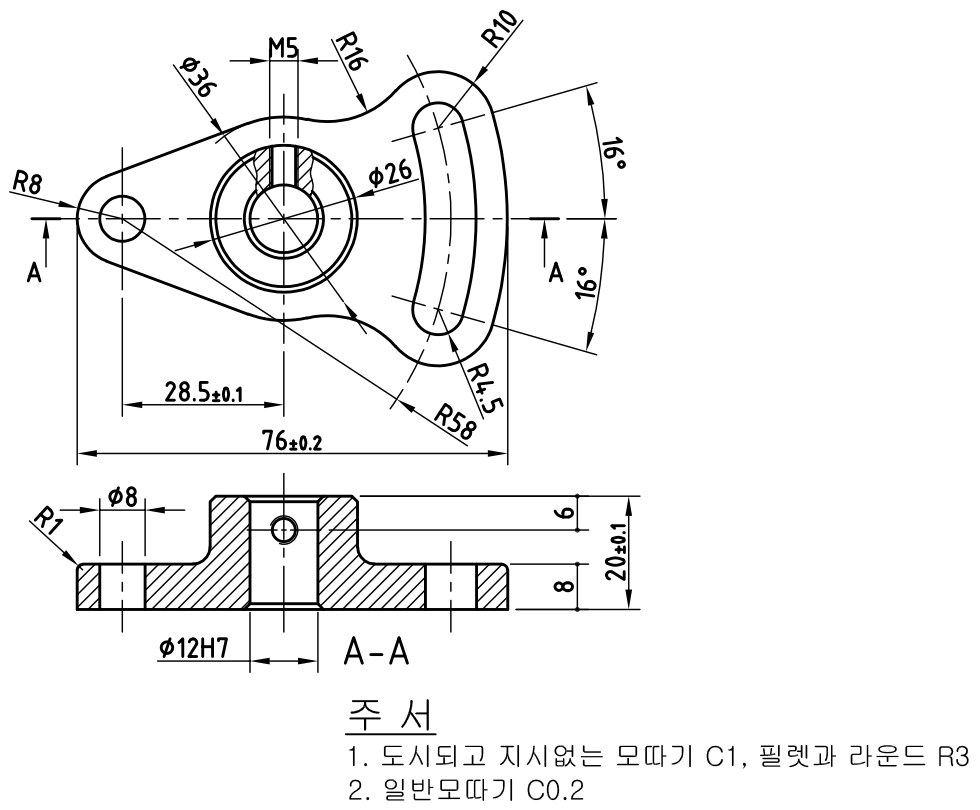

(1) 2D 도면해독 확인 및 작업 데이텀 평면을 설정하여, 스케치 및 3차원 모델링을 진행합니다.

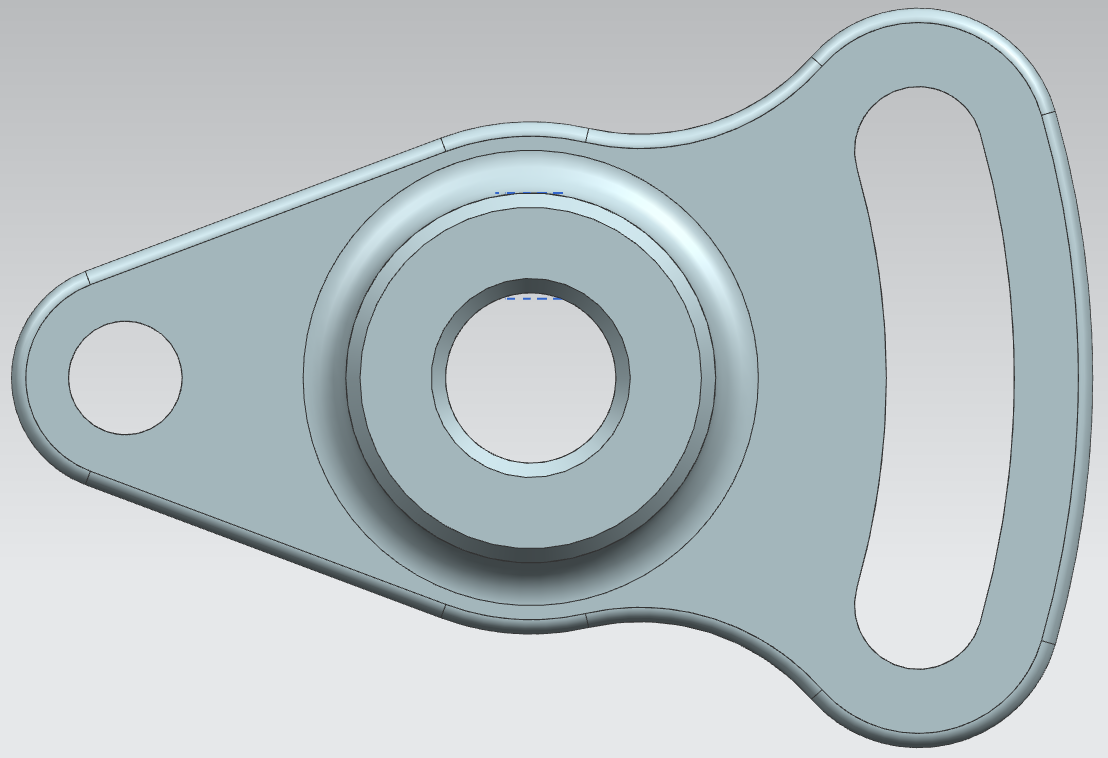

(2) 모델링 완성 후, 스케치선은 숨기고 도면과 모델링 검토하고 작업을 완료합니다.
4, 특이사항
(1) 도면내의 주서 내용을 확인한 후, 모델링을 완성하도록 합니다.
(2) 신속한 스케치 및 형상 모델링을 위해, 쉽고 빠르게 형상을 뽑을 수 있는 투상면에서 스케치를 작성하고, 형상 모델링을 작성하도록 합니다.
(3) 탭 구멍 모델링시, 평면 데이텀 평면 설정 후 스레드 구멍으로 모델링하도록 합니다.
5, 기타
(1) 3D프린터운용기능사 및 3차원 모델링, 조립 실기 대비 가능
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사 실기 대비 가능
(3) UG NX 스케치 및 모델링, 어셈블리 능력향상 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
