[ 오토캐드 - 실무 ] 199강 사이드 캡 부품 도면해독 및 도면제도, 투상 방법 (KS규격 및 제도기획, 반단면도, 미터 보통 및 가는 나사, 평면제도, 모따기, 치수, 공차)
*** 안녕하세요. 토이즈코리아 입니다. ***
*** 문의사항 toyskorea@naver.com ***
0, 예제 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 오토캐드 - 실무 ] 199강 사이드 캡 부품 도면해독 및 도면제도, 투상 방법 (KS규격 및 제도기획, 반단면도, 해칭, 미터보통나사, 미터가는나사, 원통내의 평면제도, 모따기, 치수, 공차 등)
(2) CAD Design - Part Drawing
2, 작업설명

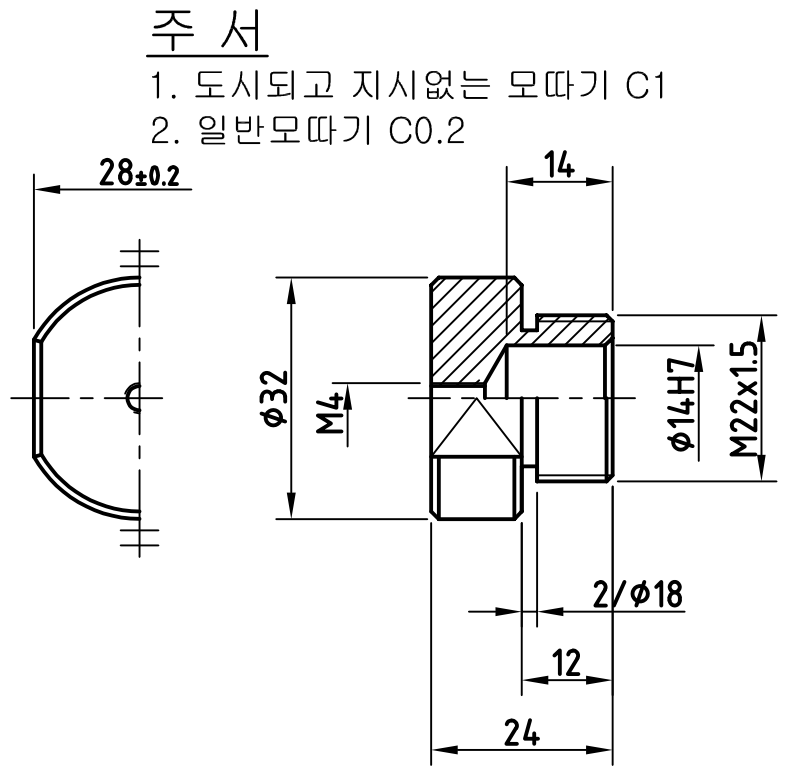

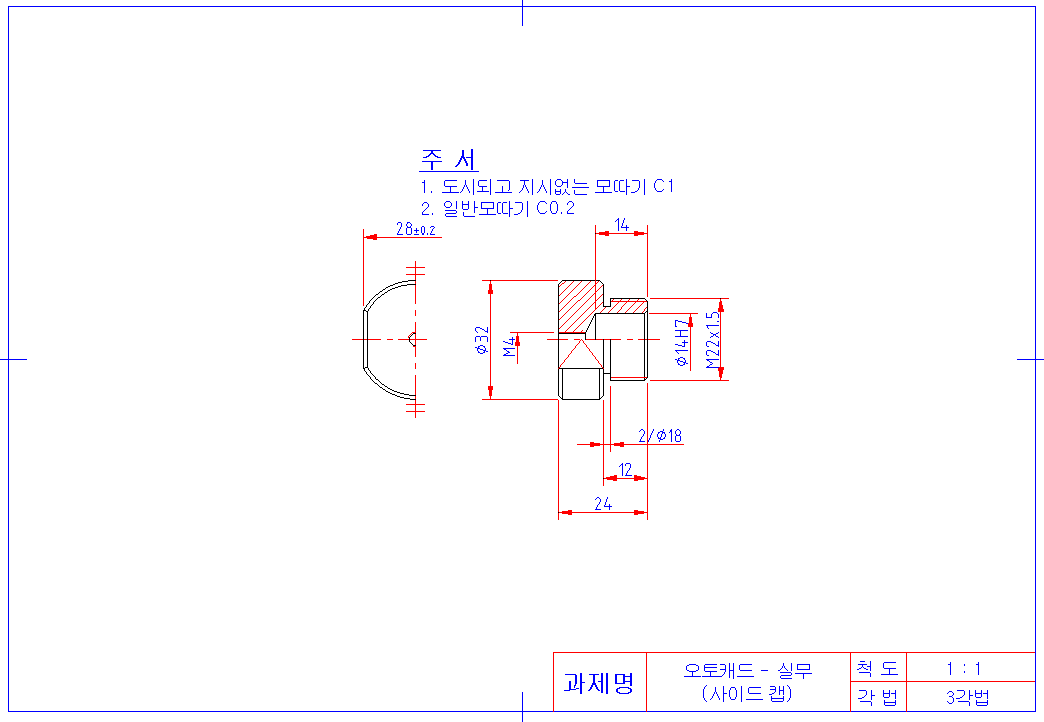

(1) 사이드 캡 도면해독 및 도면제도, 투상 방법에 대한 설명
(2) KS규격 및 제도기획, 반단면도, 해칭, 미터보통나사, 미터가는나사, 원통내의 평면제도, 모따기 등 작성 방법에 대한 설명
(3) 치수, 끼워맞춤공차, 일반공차 작성 방법에 대한 설명
(4) 오토캐드 명령어 단축키 활용 방법에 대한 설명 (오토캐드 2024 버젼 활용)
3, 오토캐드 명령어 단축키 리스트
(1) REC-사각형그리기, XL-무한대선, O-옵셋, L-선그리기, TR-트림, S-신축, BR-끊기, CHA-챔퍼
(2) F-필렛, E-지우기, H-해칭, X-분해,LE-지시선, T-문자, A-원호, M-이동, SC-축척, POL-다각형
(3) CH-특성창, MA-특성복사, DLI-수직수평치수, DAN-각도치수, TOL-기하공차, %%C-지름기호, %%P-플러스마이너스기호 등
4, 특이사항
(1) 주서 내용을 반드시 확인하여, 부품을 정확히 제도에 적용하도록 합니다.
(2) 반단면 제도시, 내부와 외부를 구분하고, 해칭은 가는실선으로 제도하도록 합니다.
(3) 원통내의 평면제도시, 대각선 꼭지점을 연결하는 가는실선을 제도하도록 합니다.
5, 기타
(1) 오토캐드 2024 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 및 캐드 실무 단기속성 능력향상 등
