[ 오토캐드 - 실무 ] 194강 CNC선반 캠 기계가공을 위한 캐드활용 방법 (도면해독 및 불완전나사부 제도 등) - AUTOCAD
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 오토캐드 - 실무 ] 194강 CNC선반 캠 기계가공을 위한 캐드활용 방법 (도면해독 및 불완전나사부 제도 등)
(2) CAD Design - CNC선반 2D Drawing
2, 작업설명

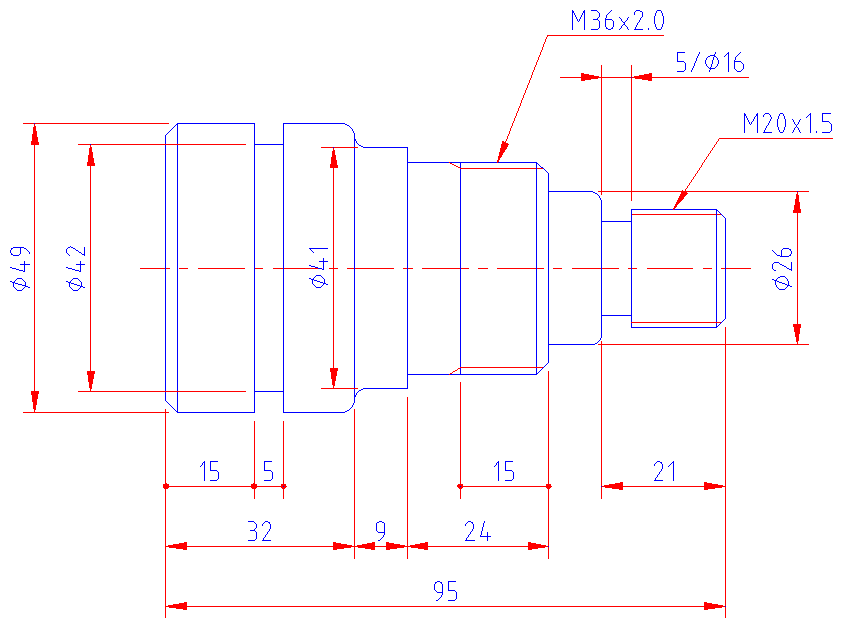

(1) 도면해독 및 오토캐드 명령어 단축키 활용 방법에 대한 설명
(2) 치수 및 특성창 설정 방법에 대한 설명
3, 오토캐드 명령어 단축키 리스트
(1) REC-사각형그리기, XL-무한대선, O-옵셋, L-선그리기, TR-트림, S-신축, BR-끊기, CHA-챔퍼
(2) F-필렛, E-지우기, H-해칭, X-분해,LE-지시선, T-문자, A-원호, M-이동, SC-축척, POL-다각형
(3) CH-특성창, MA-특성복사, DLI-수직수평치수, DAN-각도치수, TOL-기하공차, %%C-지름기호 등
4, 특이사항
(1) 복잡한 도면을 제도하는 경우, 주서 내용을 반드시 확인한 후, 제도하도록 합니다.
(2) 캐드 작업에 있어서, 선을 자르거나 지우고, 끊기전에 추가 활용여부를 확인하면서 작업하는 것이 실무에 많은 도움이 됩니다.
5, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 등
(4) 캐드 실무 단기속성 능력향상
