마스터캠 X5 제17강 캠 프로그램 머시닝센터 MCT 2D 캠가공 실무 (재료 설정 및 센터드릴, 드릴, 탭, 윤곽, 포켓, 모따기 가공 등) - MasterCAM
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
마스터캠 X5 제17강 캠 프로그램 머시닝센터 MCT 2D 캠가공 실무 (재료 설정 및 센터드릴, 드릴, 탭, 윤곽, 포켓, 모따기 가공 등)
2, 작업순서

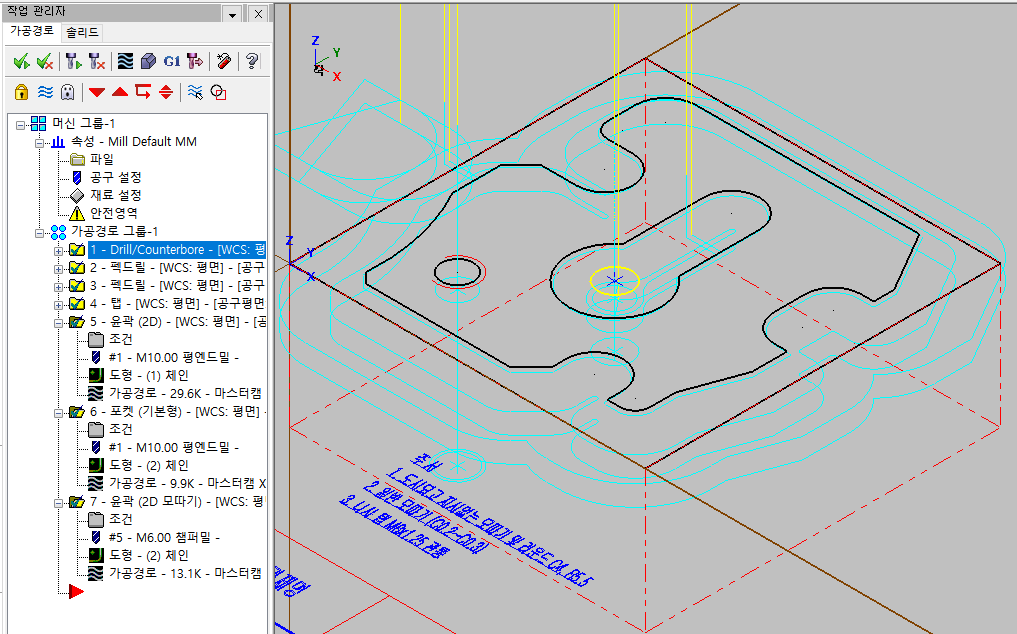

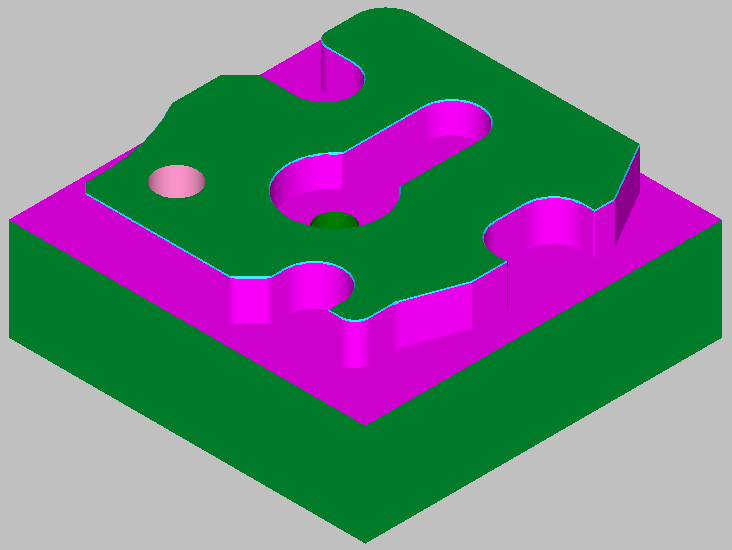

마스터캠 X5 - 2D 캠 가공용 툴패스 작업 및 모의가공, NC 데이터 수정, 편집 작업을 진행합니다.
3, 작업공정
(1) 재료 설정
(2) 센터드릴 가공
(3) 드릴 가공
(4) 탭드릴 가공
(5) 윤곽 가공
(6) 포켓 가공
(7) 모따기 가공
4, 공구목록 및 절삭조건
(1) T01 평엔드밀 10파이 2날 주축회전수S1200 이송속도F120
(2) T02 센터드릴 3파이 주축회전수S1000 이송속도F100
(3) T03 드릴 6.8파이 주축회전수S900 이송속도F90
(4) T04 탭드릴 M8x1.25피치 주축회전수S200 이송속도F250
(5) T05 모따기 6파이 주축회전수S1800 이송속도F180
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 가로70 x 세로70 x 두께28t

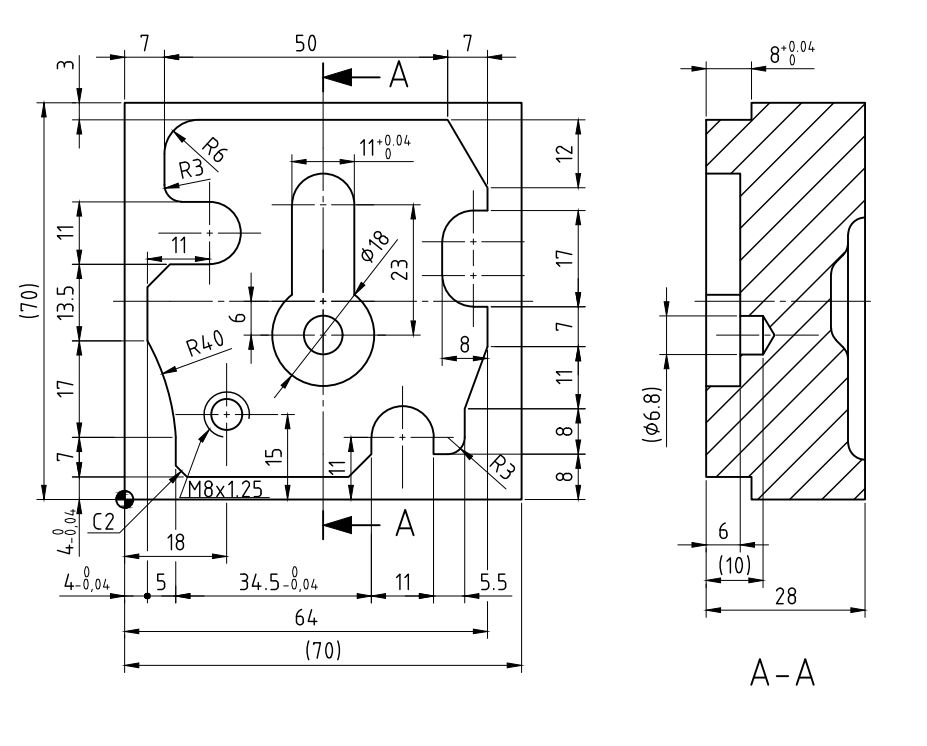

(2) 컴퓨터응용가공산업기사 머시닝센터가공작업 공개도면 20번 활용합니다.
(3) 윤곽 및 포켓 가공시, 정치수로 가공하도록 합니다.
(4) 일반모따기 가공시, C0.2를 적용하여 가공하도록 합니다.
