[ 오토캐드 - 실무 ] 188강 스윙 브라켓 부품 도면투상 및 제도 방법 (부분단면도 및 탭구멍, 생크, 원통 평면제도, 치수, 공차 등) - AUTOCAD
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 오토캐드 - 실무 ] 188강 스윙 브라켓 부품 도면투상 및 제도 방법 (부분단면도 및 탭구멍, 생크, 원통 평면제도, 치수, 공차 등)
(2) CAD Design - MCT 2D Drawing
2, 작업설명
(1) 스윙 브라켓 부품 도면해독 및 오토캐드 명령어 단축키 활용 방법에 대한 설명

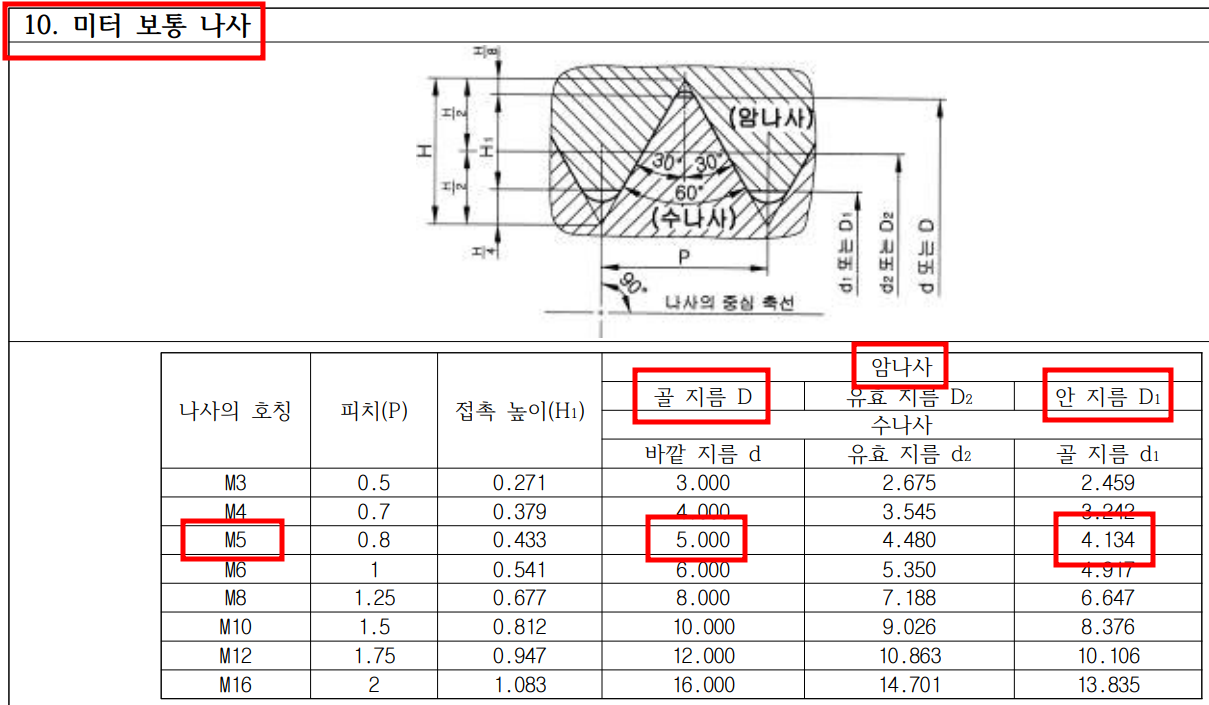

(2) 부분단면도 및 탭구멍, 생크, 원통 평면제도 방법에 대한 설명
(3) 치수 및 일반공차, 끼워맞춤공차 작성방법에 대한 설명
3, 오토캐드 명령어 단축키 리스트
(1) REC-사각형그리기, XL-무한대선, O-옵셋, L-선그리기, TR-트림, S-신축, BR-끊기, CHA-챔퍼
(2) F-필렛, E-지우기, H-해칭, X-분해,LE-지시선, T-문자, A-원호, M-이동, SC-축척, POL-다각형
(3) CH-특성창, MA-특성복사, DLI-수직수평치수, DAN-각도치수, TOL-기하공차, %%C-지름기호 등
4, 특이사항
(1) 부분단면 제도시, 내외부분은 가는실선 파단선으로 경계를 제도하고, 해칭하도록 합니다.
(2) 생크부분의 평면 제도시, 가는실선으로 평면임을 제도하도록 합니다.
5, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 등
(4) 캐드 실무 단기속성 능력향상
