[ 마스터캠 X9 - 머시닝센터 ] 구독자요청강의 MCT 캠 기계가공을 위한 프로그래밍 작업 (선형배열가공, 평면관리자, 카운터보어, 센터드릴, 드릴, 평엔드밀 가공 등)
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 마스터캠 X9 - 머시닝센터 ] 구독자요청강의 MCT 캠 기계가공을 위한 프로그래밍 작업 (선형배열가공, 평면관리자, 카운터보어, 센터드릴, 드릴, 평엔드밀 가공 등)
(2) MasterCAM X9 MCT CAM Programming
2, 작업내용
(0) STP 모델링 활용

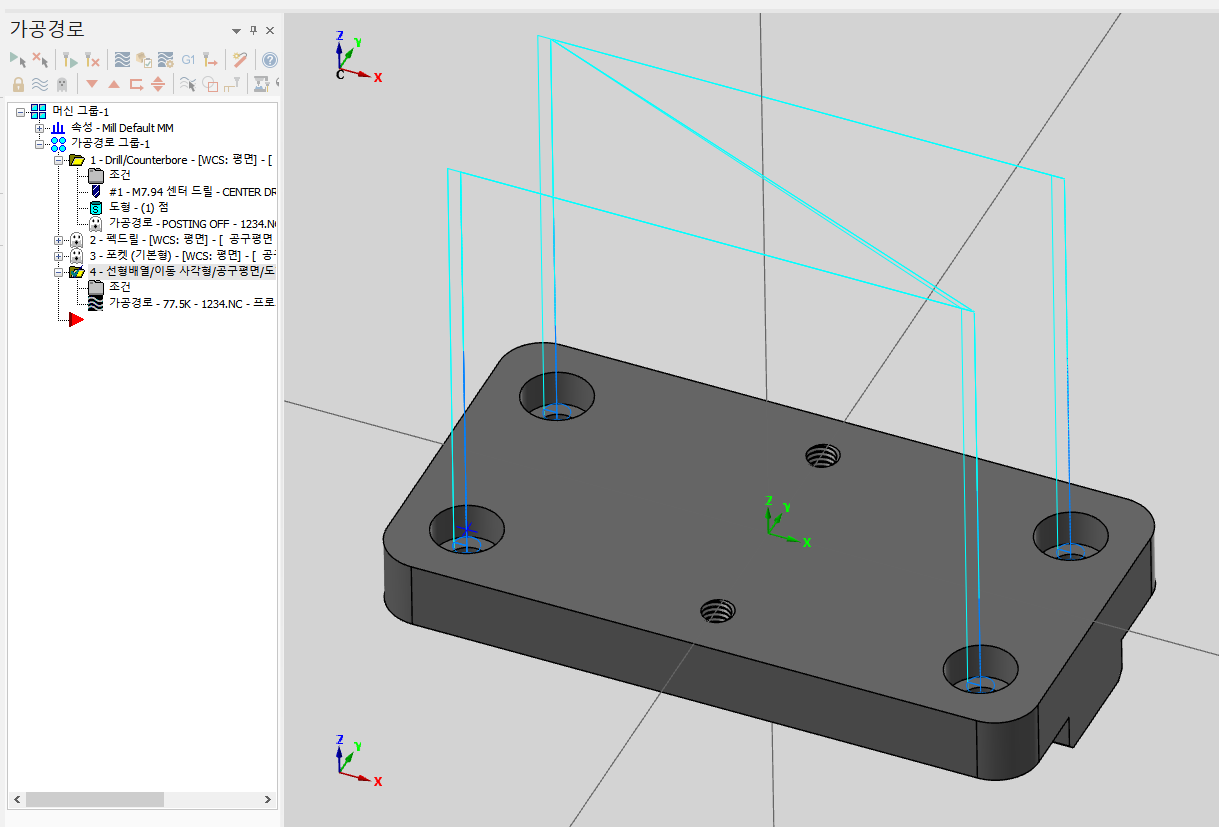

(1) 마스터캠 파일 활용 및 마스터캠 가공경로(NC 툴패스) 캠 프로그래밍 작업
(2) 마스터캠 가공경로 확인 및 모의가공 시뮬레이션 검증 작업
(3) 마스터캠 NC 데이터 확인 및 수정 작업
3, 작업공정
(1) 센터드릴 가공
(2) 드릴 가공
(3) 평엔드밀 가공
4, 공구목록
(1) T01 센터드릴 약3파이 이송속도100 주축회전수1000
(2) T02 드릴 6.8파이 이송속도100 주축회전수1000
(3) T03 평엔드밀 10파이 2날 이송속도100 주축회전수1000
5, 특이사항 (단위 : mm)
(1) 선형배열가공의 이동 옵션을 활용하여 배열가공을 적용합니다.
(2) 가공 보정방식은, 컴퓨터 방식을 적용합니다.
(3) 센터드릴 G81, 드릴 G83 드릴링 고정 사이클을 적용합니다.
(4) 평엔드밀 가공시, 정치수로 가공합니다.
(5) 완성된 NC 데이더는, MCT장비 상황에 알맞게 편집합니다.
