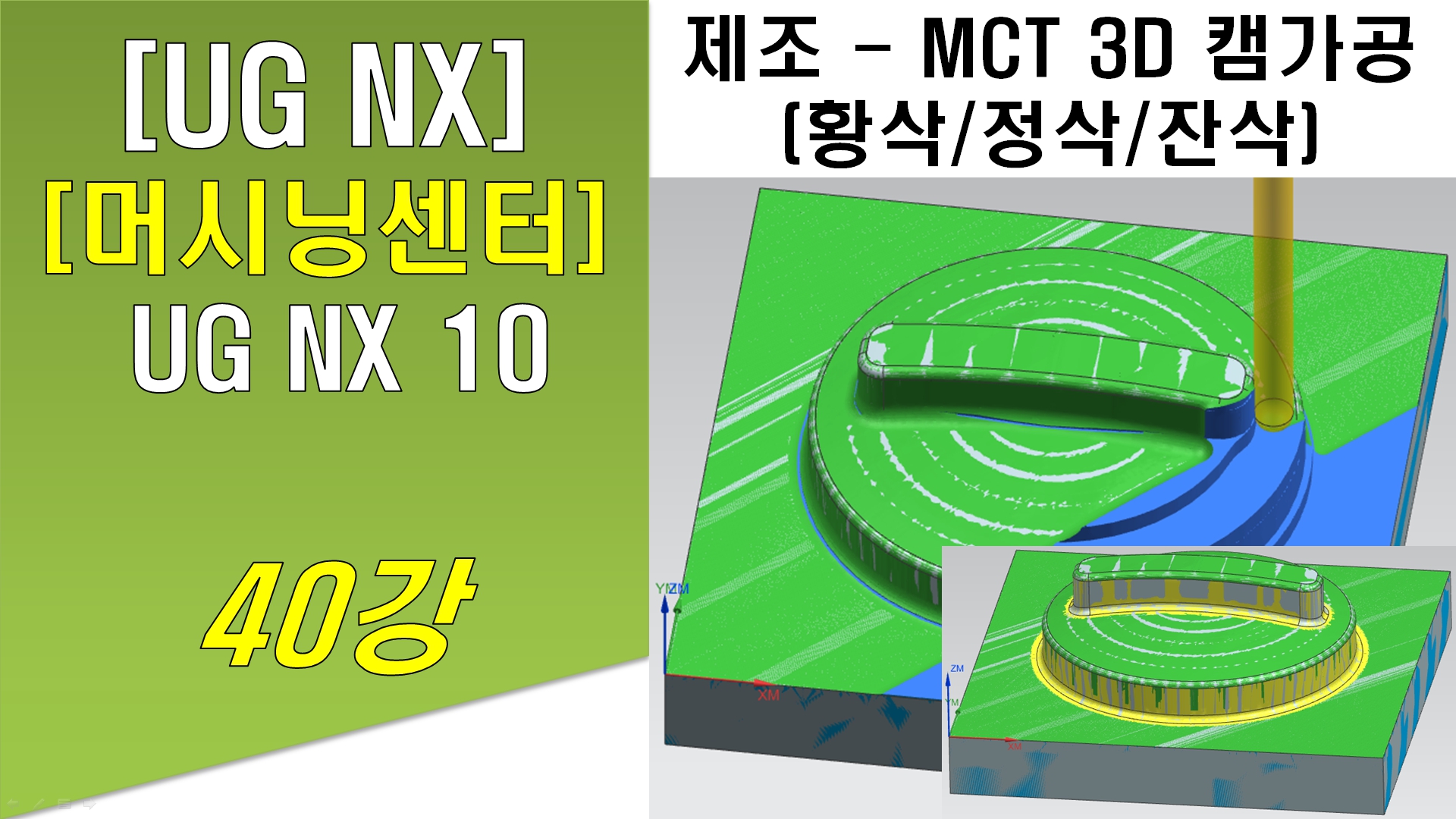

[ UG NX - 머시닝센터 ] 40강 MCT 캠 기계가공을 위한 컴퓨터응용 프로그래밍 작업 (금형 부품 형상 - 황삭, 정삭, 잔삭 가공) - 유지캠가공 실무
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **

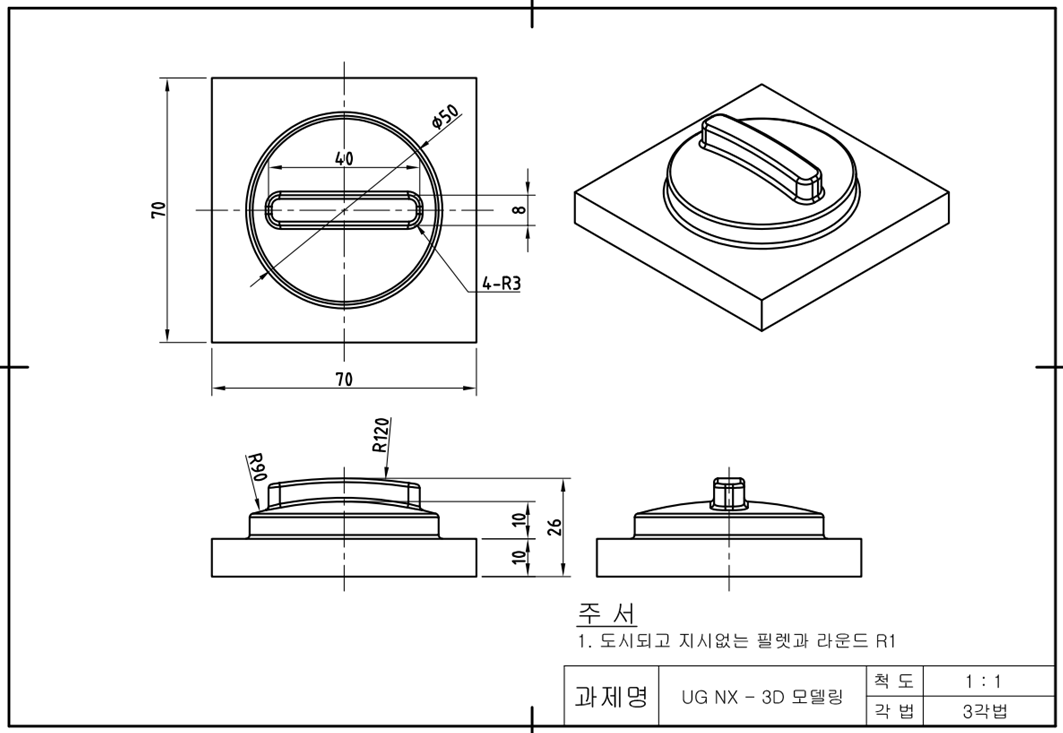

0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ UG NX - 머시닝센터 ] 40강 MCT 캠 기계가공을 위한 컴퓨터응용 프로그래밍 작업 (금형 부품 형상 - 황삭, 정삭, 잔삭 가공)
(2) MCT NX 3D CAM Programming
2, 작업설명
(1) UG NX 기존 금형 부품 모델링 활용
(2) UG NX 오퍼레이션(NC 툴패스) 캠 프로그래밍 및 공구경로 생성, 검증 작업에 대한 설명
(3) UG NX NC 데이터 생성 및 확인 작업에 대한 설명
3, 작업공정
(1) T01 - 캐비티 밀링 - 황삭 가공 (정삭 여유 0.2mm)
(2) T02 - 윤곽 영역 - 정삭 가공
(5) T03 - 플로우컷 다중 - 잔삭 가공
4, 공구목록 및 절삭조건
(1) T01 평엔드밀 12파이 2날 이송속도120 주축회전수1200
(3) T02 볼엔드밀 4파이 2날 이송속도250 주축회전수3000
(5) T03 볼엔드밀 2파이 2날 이송속도350 주축회전수4000
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 가로70 x 세로70 x 두께30t (가공여유 포함)
(2) 가공 보정방식은, 컴퓨터 방식을 적용합니다.
(3) 황삭 가공시, 정삭가공 여유 2.0mm를 남기고 가공하도록 합니다.
(4) 정삭 가공시, 정치수로 가공하도록 합니다.
(5) 완성된 NC 데이터는, MCT장비 상황에 알맞게 편집합니다.
6, 기타
(1) 컴퓨터응용밀링기능사 및 컴퓨터응용가공산업기사, 기계가공기능장 실기 대비 가능
(2) UG NX 3차원 모델링 & 캠 기계가공을 위한 실기 대비 가능
(3) UG NX 초보자 단기속성 능력향상
