[ UG NX - 머시닝센터 ] 37강 MCT 캠 기계가공을 위한 프로그래밍 작업 (도면 해독, 센터드릴, 드릴, 탭드릴, 평엔드밀, 모따기 등) - 유지캠 가공 실무
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ UG NX - 머시닝센터 ] 37강 MCT 캠 기계가공을 위한 프로그래밍 작업 (도면 해독, 센터드릴, 드릴, 탭드릴, 평엔드밀, 모따기 등)
(2) MCT NX 3D CAM Programming
2, 작업설명

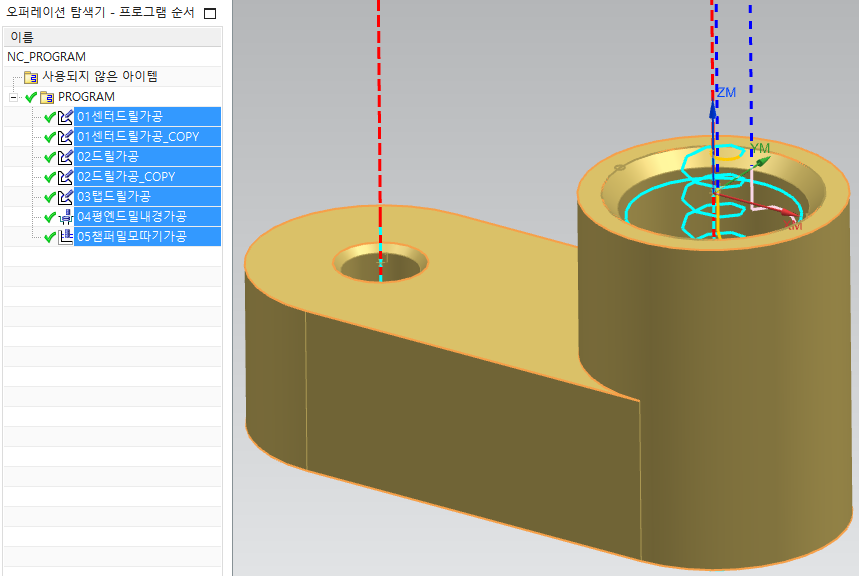

(1) UG NX 3D 오퍼레이션(NC 툴패스) 캠 프로그래밍, 공구경로 생성, 검증 작업에 대한 설명
(2) UG NX NC 데이터 생성 및 확인 작업에 대한 설명
3, 작업공정
(1) 센터드릴 - T02
(2) 드릴 - T03
(3) 탭드릴 - T04
(4) 평엔드밀 - T01
(5) 모따기 - T05
4, 공구목록 및 절삭조건
(1) T02 센터드릴 3파이 2날 이송속도100 주축회전수1000
(2) T03 드릴 5파이 2날 이송속도90 주축회전수900
(2) T04 탭드릴 M6 이송속도200 주축회전수200 (피치값 1)
(2) T01 평엔드밀 8파이 2날 이송속도120 주축회전수1400
(2) T05 챔퍼밀 6파이 2날 이송속도180 주축회전수1800
5, 특이사항 (단위 : mm)
(1) 기존 위치결정치구 부품에 대한 구멍 가공을 진행합니다.
(2) 소재 크기 : 도면을 참조합니다.
(3) 모의 기계가공을 위한, 공작물 설정을 진행합니다.
(4) 평엔드밀 원통 내경가공시, 보정방식은 컴퓨터 방식을 적용합니다.
(5) 정치수로 전체 가공합니다.
(6) 완성된 NC 데이터는, MCT장비 상황에 알맞게 편집합니다.
6, 기타
(1) 컴퓨터응용밀링기능사 및 컴퓨터응용가공산업기사, 기계가공기능장 실기 대비 가능
(2) UG NX 3차원 모델링 & 캠 기계가공을 위한 실기 대비 가능
(3) UG NX 초보자 단기속성 능력향상
