마스터캠 CNC선반 캠가공 033 (선반기능사 공개도면8번 축 부품 캐드 파일 활용, 단면 황삭 정삭 홈파기 나사 가공 등) MasterCAM CNC Lathe Shaft Part
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 마스터캠 CNC선반 캠프로그래밍 작업 033 (dwg 캐드 파일 활용)
(2) 컴퓨터응용선반기능사 선반가공작업 공개도면 8번 - 축 부품
(3) Master CAM - CNC Lathe Shaft Part
2, 작업순서
(1) 마스터캠 NC 툴패스 캠프로그래밍 작업 (dwg 캐드 파일 활용)

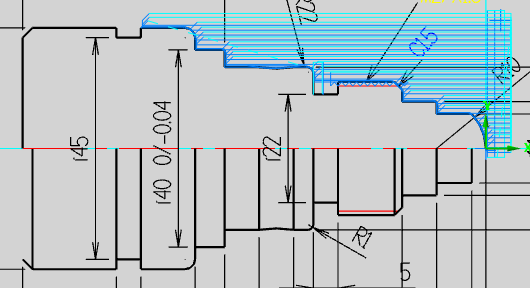

(2) 마스터캠 가공경로 확인 및 모의가공 시뮬레이션 검증 작업
(3) 마스터캠 NC 데이터 확인 및 수정 작업
3, 작업공정
1) 1차가공 (뒷단)
(1) 외경 단면 황삭가공 (정삭여유 0.3)
(2) 외경 형상 황삭가공 (정삭여유 0.3)
(3) 외경 단면 및 형상 정삭가공
(4) 외경 홈파기 정삭가공
2) 2차가공 (앞단)
(1) 외경 단면 황삭가공 (정삭여유 0.3)
(2) 외경 형상 황삭가공 (정삭여유 0.3)
(3) 외경 단면 및 형상 정삭가공
(4) 외경 홈파기 정삭가공
(5) 외경 형상 나사가공
4, 공구목록
(1) T0101 외경황삭바이트 노즈알R0.8
(2) T0202 외경정삭바이트 노즈알R0.4
(3) T0303 외경홈바이트 폭3
(4) T0404 외경나사바이트 피치1.5
5, 특이사항
(1) 소재 크기 : 52파이 x 100길이 (소재 가공여유 포함)
(2) 공작물 크기 및 척 죠우 형상을 설정합니다.
(3) 단면 및 황삭, 정삭 가공시, CSS G96 방식을 적용합니다.
(4) 홈파기 및 나사 가공시, RPM G97 방식을 적용합니다.
(5) 나사 가공시, 박스 G92 나사사이클 방식을 적용합니다.
*** 캐드 OVERKILL - 중복객체(선) 삭제 명령어도 활용합니다.
*** dwg 파일은, 2000버젼 이하로 저장하여 마스터캠에서 불러옵니다.
