머시닝센터 기계가공용 UG NX 2D가공 작업 003 (마스터캠 처럼, 스케치만 활용 윤곽 황삭 정삭 가공, 측면 추가패스 캠가공 등) - MCT 2D CAM Programming
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 머시닝센터 기계가공을 위한 UG NX 2D가공 작업 003
(2) 마스터캠 처럼, 스케치만 활용 (윤곽 정삭가공 포함)
(3) UG NX MCT 2D CAM Programming
2, 작업순서
(1) 2D 스케치 작업

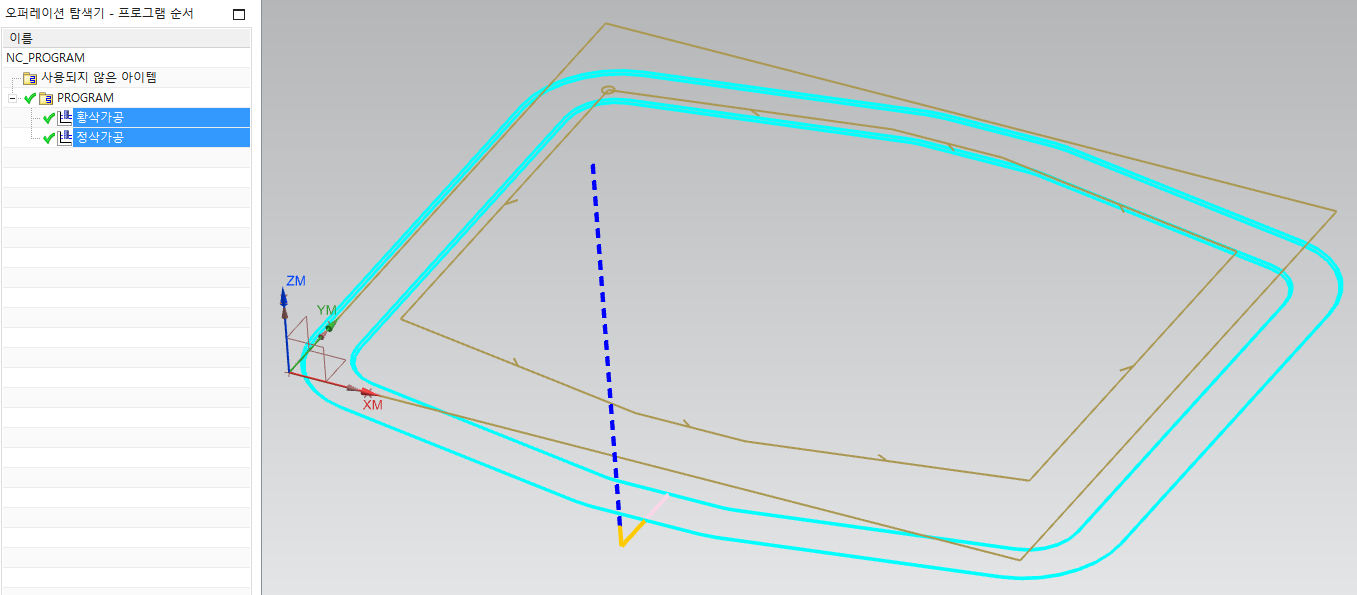

(2) 가공경로(NC 툴패스) 제조 캠프로그래밍 작업
(3) 모의가공 시뮬레이션 검증 작업

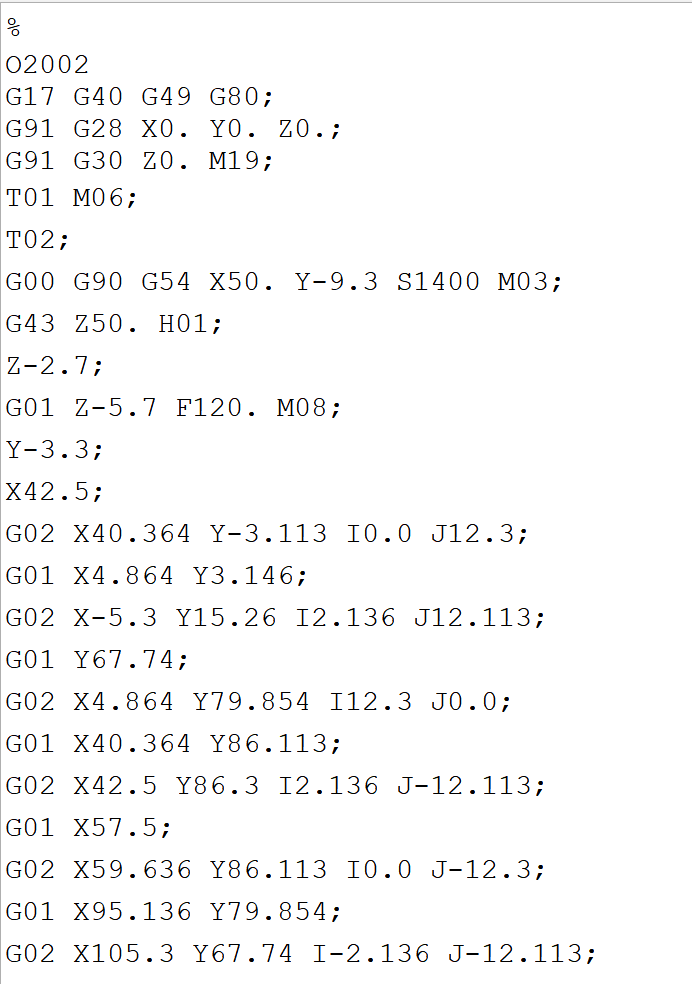

(4) NC 데이터 확인 및 수정 작업
3, 작업공정
(1) 윤곽 황삭가공
(2) 윤곽 정삭가공
4, 공구목록
(1) T01 평엔드밀 12파이 2날 이송속도120 주축회전수1400
(2) T02 평엔드밀 12파이 4날 이송속도90 주축회전수1800
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 길이100 x 넓이80 x 두께28t
(2) 가공 보정방식은, 컴퓨터 방식을 적용합니다.
(3) 윤곽 황삭가공시, 정삭여유는 0.3mm를 적용합니다.
(4) 윤곽 정삭가공시, 정치수로 가공합니다.
(5) 황삭가공 최대절입깊이는, 이론치 12파이/2날=6mm를 적용합니다.
(6) 완성된 NC 데이더는, MCT장비 상황에 알맞게 편집합니다.
