UG NX 3차원 모델링 및 캠프로그래밍 작업 022 (기계가공기능장 머시닝센터 캠프로그램가공 3D 공개도면 2번) - 3D Modeling & MCT CAM programming
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) UG NX 3차원 모델링 및 캠프로그래밍 작업 022

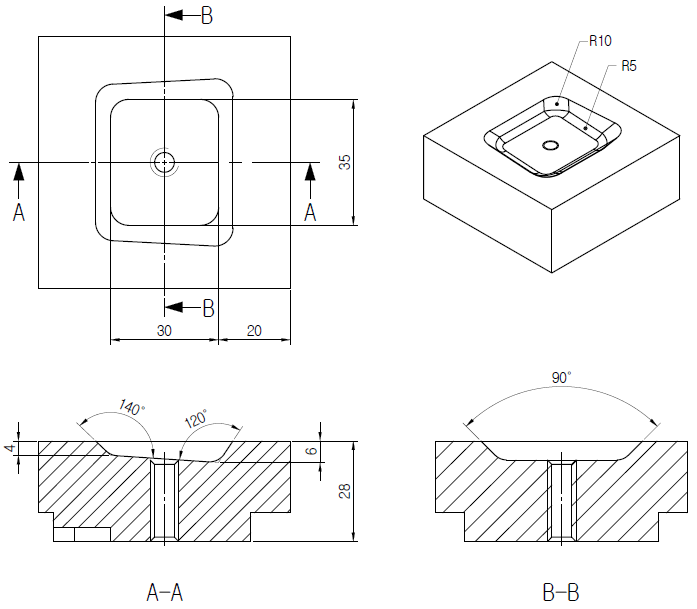

(2) 기계가공기능장 머시닝센터 캠프로그램가공 3D 공개도면 2번
(3) UG NX 3D Modeling & CAM programming
2, 작업설명

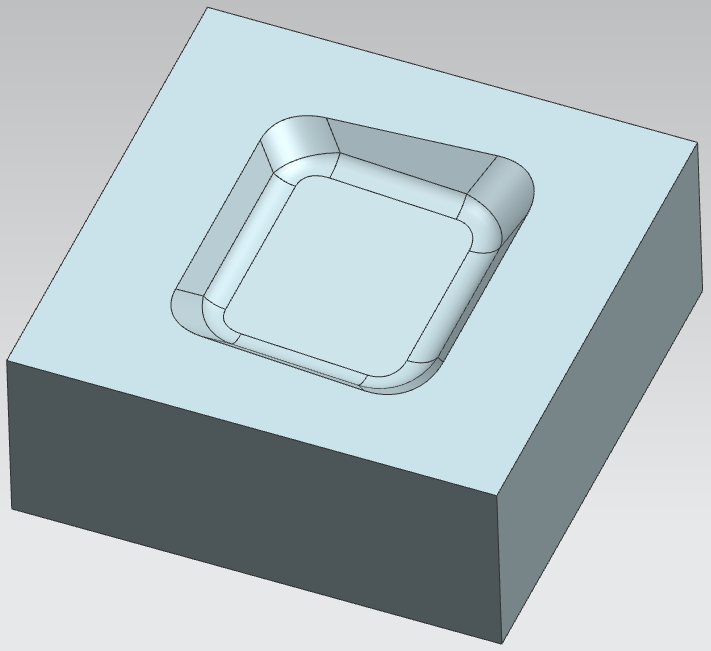

(1) 스케치 및 3차원 모델링, 데이텀 설정 방법
(2) 치수 및 지오메트리 구속조건 설정 방법
(3) 구배 및 형상 모델링 방법
(4) 제조 NC툴패스(가공경로) 캠가공 프로그래밍 방법
(5) 가공경로 및 모의가공 검증, NC 데이터 생성 및 수정 방법 등
3, 작업공정
(1) 표면 가공
(2) 황삭 가공 (정삭여유 0.2mm)
(3) 정삭 가공
4, 공구목록 및 절삭조건
(1) T01 평엔드밀 10파이 2날 이송속도350 주축회전수2500
(2) T02 볼엔드밀 6파이 2날 이송속도 400 주축회전수3500
(3) T03 페이스밀 100파이 6날 이송속도70 주축회전수700
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 70 x 70 x 30t (표면가공용 2t 여유추가 함)
(2) 표면 가공시, 정삭가공 여유없이 정치수로 가공하도록 합니다.
(3) 황삭 가공시, 정삭여유는 0.2mm를 적용하도록 합니다.
(4) 정삭 가공시, 하향절삭으로 설정하여 가공하도록 합니다.
(5) 툴패스 생성 후, 가공경로와 모의가공으로 검증하도록 합니다.
(6) 생성한 NC 데이터는, 수정 편집하여 사용하도록 합니다.
3, 기타
(1) 컴퓨터응용밀링기능사 및 컴퓨터응용가공산업기사 실기 대비 가능
(2) 기계가공기능장 실기 및 3차원 모델링 & 캠가공 실기 대비 가능
(3) UG NX 초보자 단기속성 능력향상
