UG NX 모델링 및 드래프팅 017 (터널형상 기어박스 V-벨트풀리 - 3차원 모델링 및 3D렌더링 등각 투상) - V-BeltPully 3D Modeling & Drafting
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) UG NX 모델링 및 드래프팅 작업 017
(UG NX Gear Box V-Belt Pully 3D Modeling & Drafting)

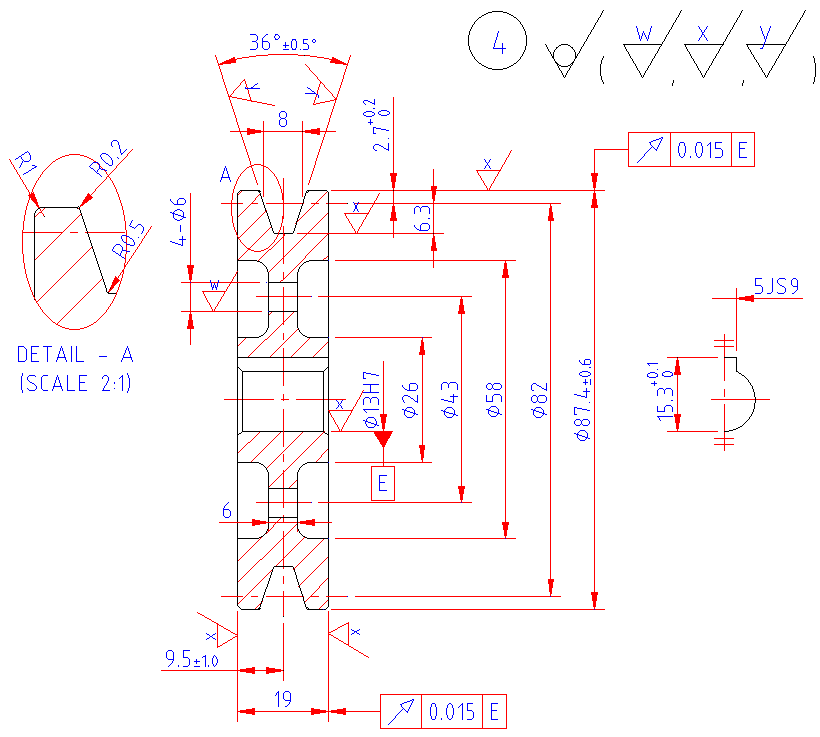

(2) 기어박스 V-벨트풀리 부품 3차원 모델링
및 3D 렌더링 등각 투상도 (터널형상 타입)
2, 작업설명
(1) 스케치 및 3차원 모델링, 데이텀 설정 방법
(2) 치수 및 지오메트리 구속조건 설정 방법
(3) 회전 및 돌출, 모서리 블렌드, 모따기, 구멍 모델링 방법
(4) 질량 설정 방법
(5) 도면양식 설정 방법

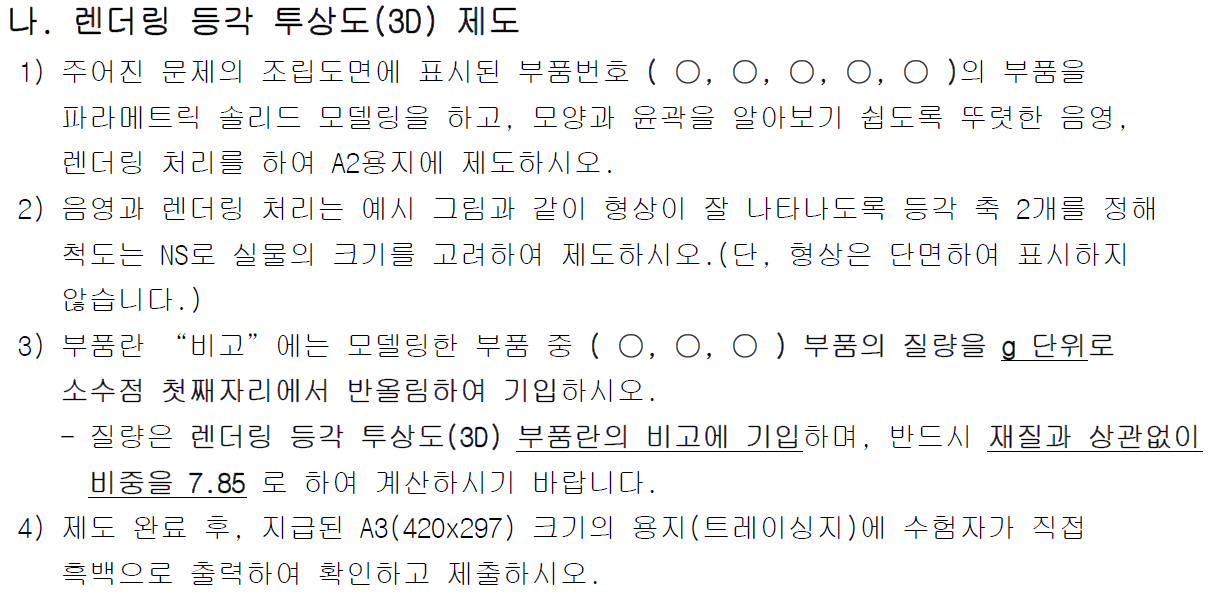

(6) 3D 렌더링 등각 투상도 - 드래프팅 도면 작성 방법 등
3, 기타
(1) 전산응용기계제도기능사 및 기계설계산업기사 실기 대비 가능
(2) 일반기계기사 실기 및 3차원 모델링 실기 대비 가능
(3) UG NX 초보자 단기속성 능력향상
