[UG NX 활용 2D 3D 모델링 및 캠가공] 머시닝센터 MCT 기계가공용 3차원 형상설계 및 NC 툴패스 생성 실무캠 기술교육 (초보자 교육 가능)
1, 실무기술 교육문의 (초보자 교육 가능)
-. 전화 또는 문자, 이메일, 댓글, 쪽지, 카카오톡 등으로 문의바랍니다.
-. 010-2696-7013
-. toyskorea@naver.com
-. 카카오톡 아이디 : toyskorea
2, 작업순서

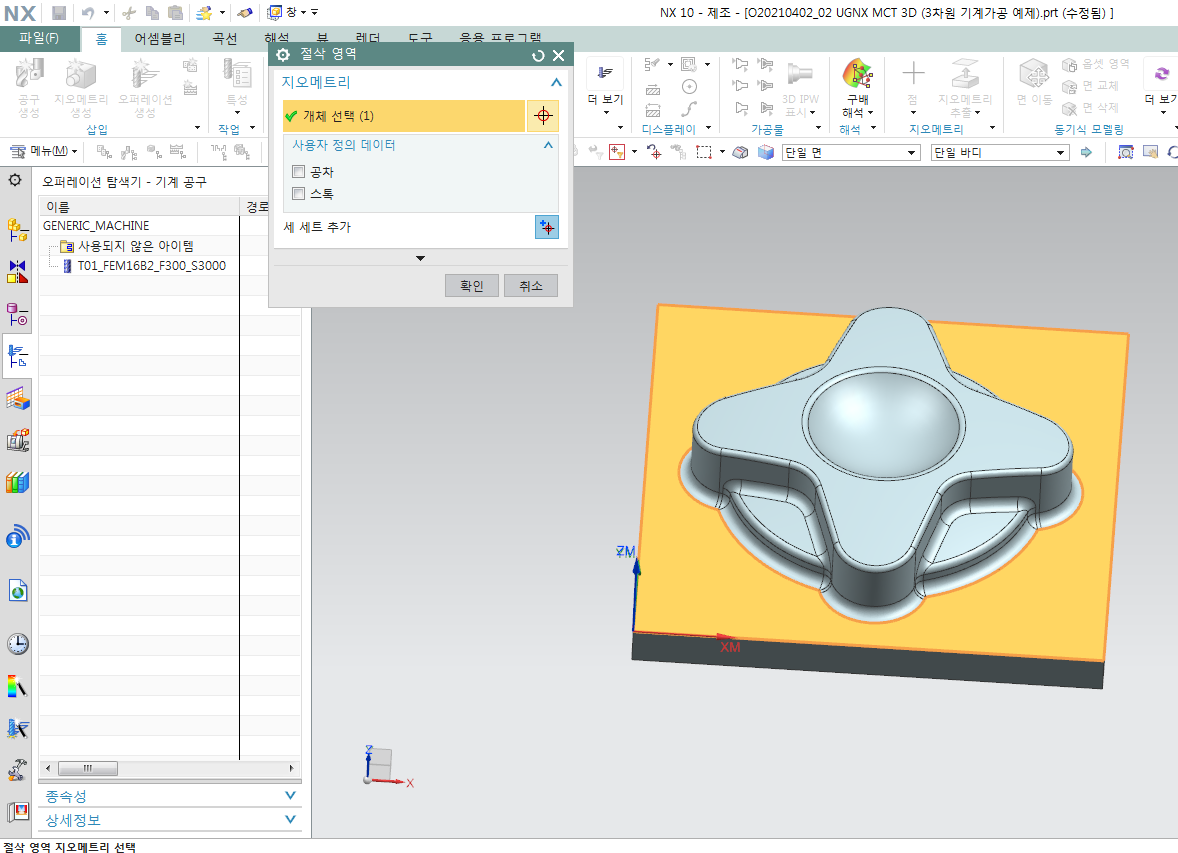

(1) UG NX 3D형상 모델링 및 드래프팅 도면 검증 작업

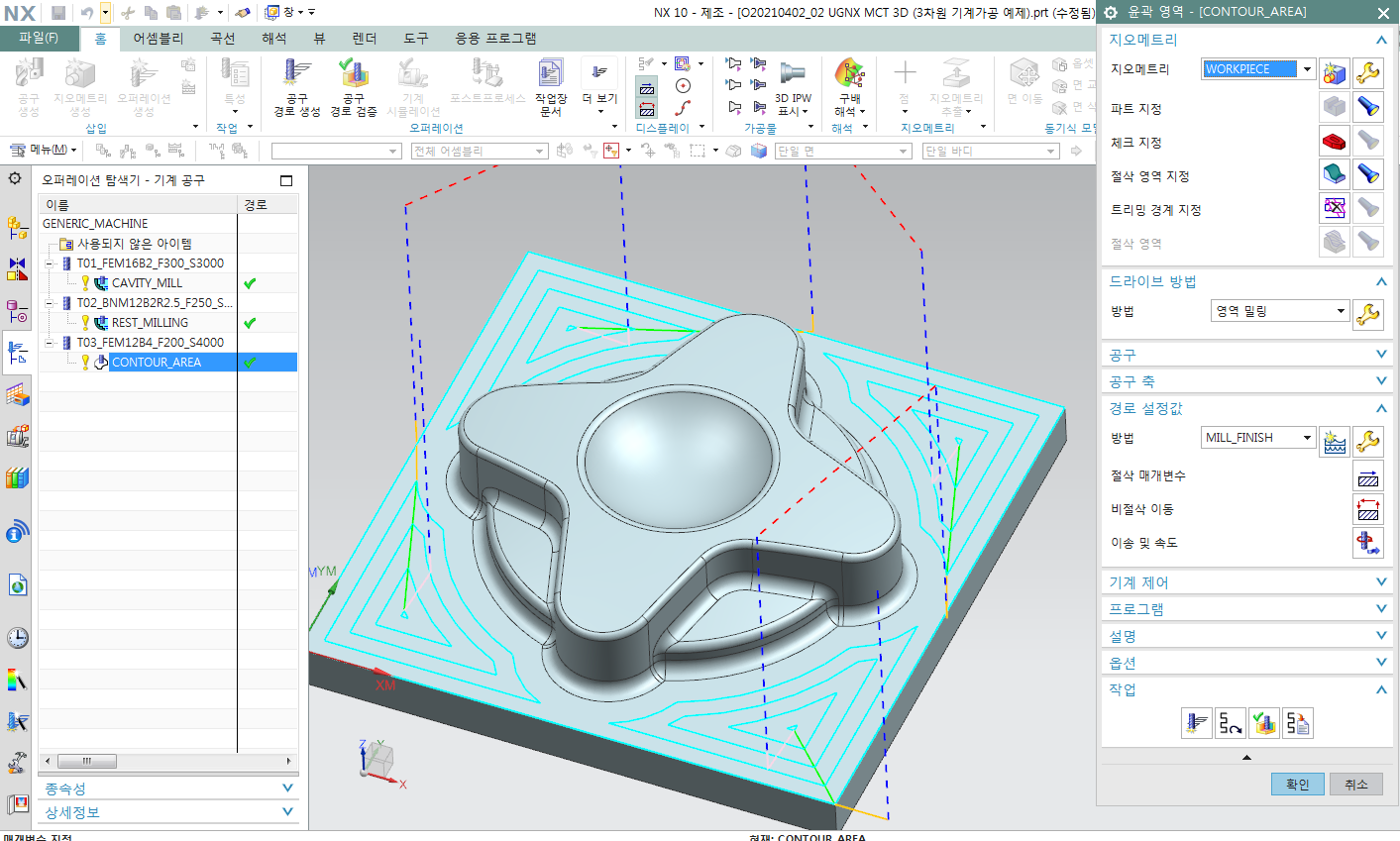

(2) 머시닝센터 기계가공용 UG NX 제조 NC 툴패스 프로그램 생성 및 모의가공 시뮬레이션 작업
(3) NC 데이터 확인 및 수정 편집 작업
3, 3D 모델링 작업공정
(1) 3차원 모델링 형상 분석 및 설계기획
(2) 스케치 및 형상 모델링 작업
(3) 완성 3D형상 검토 및 드래프팅 도면 검증 작업
4, 3D 캠가공 작업공정
(1) 평엔드밀 형상 황삭 가공
(2) 평엔드밀 형상 황잔삭 가공
(3) 불노우즈밀 형상 중삭 가공
(4) 볼엔드밀 형상 정삭 가공
(5) 볼엔드밀 형상 잔삭 가공
5, 공구목록 및 절삭조건
(1) T01_FEM16B2_F300_S3000
(2) T02_BNM12B2R2.5_F250_S3500
(3) T03_FEM12B4_F200_S4000
(4) T04_BEM8B2_F200_S4000
(5) T05_BEM4B2_F200_S5000
(6) T06_FEM4B4_F200_S5000
6, 특이사항 (단위 : mm)
(1) 소재 크기 : 120 x 120 x 36t (오프셋여유 약 5t 포함)
(2) 형상 황삭가공시, 중삭여유는 1.0 으로 설정합니다.
(3) 형상 중삭가공시, 정삭여유는 0.5 으로 설정합니다.
(4) 형상 정삭가공시, 잔삭여유는 0.25 으로 설정합니다.
(5) 형상 외곽과 내부에 적절한 공구와 가공방식을 적용하여 툴패스 생성을 완성합니다.
